Analógico 20GSa/s prático e osciloscópio Keysight Agilent DSOS054A de Digitas

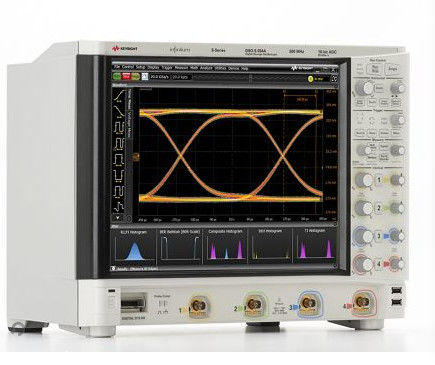

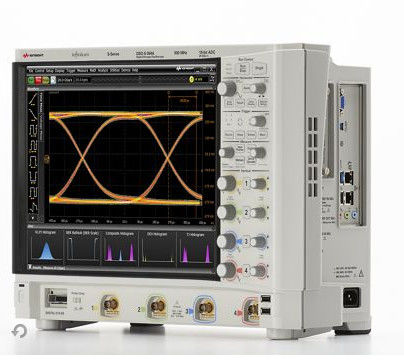

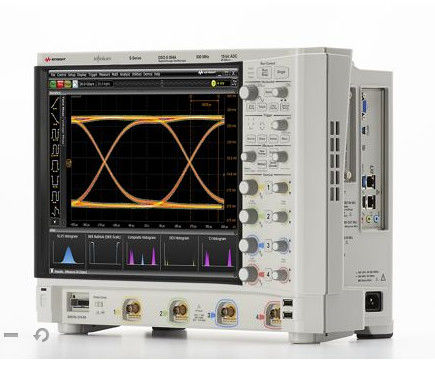

Osciloscópio analógico-numérico de Keysight Agilent DSOS054A canais análogos de 4 gigahertz 4

Descrição de Keysight Agilent DSO054A

• Os osciloscópios da série S de DSOS054A têm 500MHz da largura de banda, de um 15" tela táctil capacitivo de XGA, e de um conversor analógico-numérico de 10 bocados. O coração do osciloscópio é uma placa da aquisição de 20 camadas com 16 ASICs e FPGAs feitos sob encomenda. Os blocos da nova tecnologia entregam a integridade de sinal superior – e todos estes blocos têm que trabalhar junto perfeitamente para conseguir o número eficaz o mais alto dos bocados (ENOB) em um osciloscópio. Não seja enganado por bocados do CAD apenas – para aprender mais sobre como nossos blocos da tecnologia trabalham synchronously para dar medidas superiores que você não obterá com nenhum outro espaço portátil no mercado.

Característica:

• Uma largura de banda de 500 megahertz (upgradable)
• 4 canais análogos
• consiga até 16 bocados da definição vertical com nossa arquitetura de sistema avançada
• capture um traço mais longo do sinal com taxa máxima da amostra de 20 GSa/s e 100 Mpts/canais de memória padrão
• obtenha a integridade de sinal superior com um número eficaz do sistema médio dos bocados (ENOB) de 8,1 bocados na largura de banda completa
• o ganho aumentou a usabilidade com o multitoque apoiou o tela táctil capacitivo de 15 polegadas e a movimentação de circuito integrado padrão para a bota rápida e a confiança alta
• alcance uma vasta gama de protocolo, de conformidade, e de software de análise

Integridade de sinal proeminente

• 10-bit CAD até 8 gigahertz para a definição adicional
• Parte frontal de baixo nível de ruído para a visão do sinal da precisão
• Ruído de somente 90 µV em 1 mV/div e em largura de banda de 1 gigahertz
  • Valores do sistema ENOB além de 8
  • Valores de SFDR para baixo – ao dBC 73
  • escamação vertical de 2 mV/div apoiada no hardware
  • Filtros do limite da largura de banda de HW em 50 Ω e em trajetos de 1 MΩ
• Precisão BNCs com > largura de banda de 8 gigahertz
• Os filtros da correção asseguram a magnitude da frequência e a resposta de fase lisas
• Baixo intrínseco de plataforma avançada do tremor (100 fs (típico) para a caracterização excelente do tremor) a maioria
• Interface de usuário poderosa, flexível de Infiniium
• Os dados rápidos offload (até 200 MB/s) através de USB 3,0
• Tela táctil capacitivo com multitoque, punhos da fácil-garra, e re-sizing campos do toque
• Intel i5 e 8 GB RAM para o processamento rápido
• Movimentação de circuito integrado removível (SSD) para a bota-acima rápida e confiança e segurança aumentadas

Parte frontal de baixo nível de ruído superior

• A utilidade De um CAD de alta resolução é dependente da parte frontal de baixo nível de ruído que apoia os níveis adicionais da quantização. Cada osciloscópio da série S incorpora parte frontal do ruído da indústria a mais baixa para osciloscópios portáteis com largura de banda até 8 gigahertz. A série S frontend inclui três CI feitos sob encomenda, incluindo uns 130 nanômetro BiCMOS IC que incorpora filtros análogos usuário-selecionáveis e elevações da largura de banda através de uma licença do software.

Lista de opções
