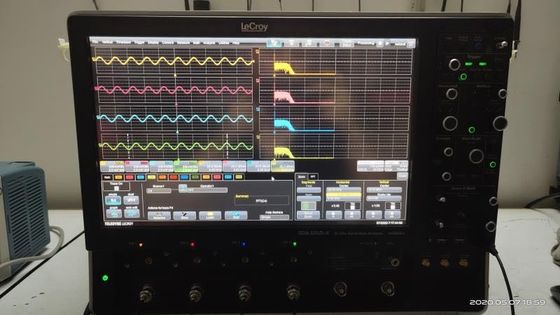

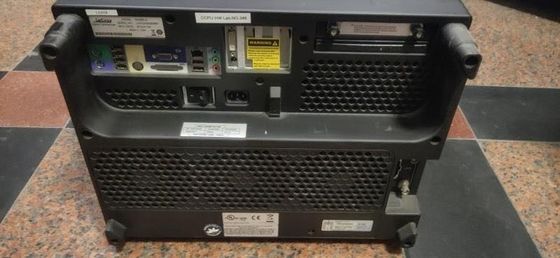

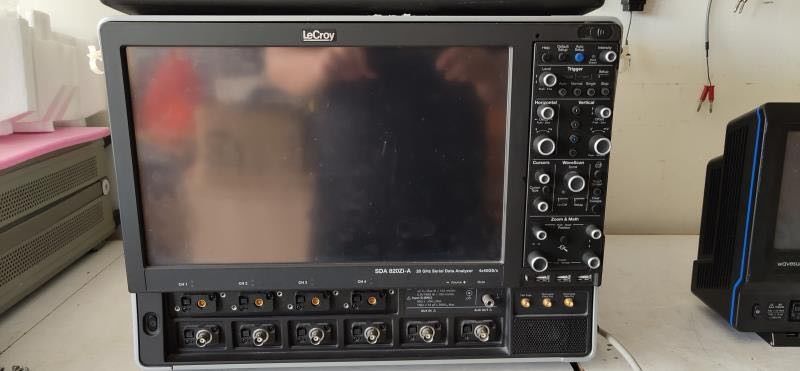

Osciloscópio WaveMaster prático SDA820Zi-A de LeCroy 20GHz Digitas

Name: Osciloscópio WaveMaster prático SDA820Zi-A de LeCroy 20GHz Digitas
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: SDA820Zi-A
Availability: InStock

Nome da marca:	LeCroy
Número do modelo:	SDA820Zi-A
MOQ:	1 grupo
preço:	Negociável
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

EUA

Nome do produto:

Osciloscópio

Frequência:

20 gigahertz

canais:

4 CH

Taxa da amostra:

80 GS/s

Circunstância:

Usado

Funções:

Testado, em condições de trabalho completas

Habilidade da fonte:

no estoque

Destacar:

Osciloscópio analógico-numérico de LeCroy

Osciloscópio analógico-numérico de SDA820Zi-A

Osciloscópio prático de LeCroy Digital

Descrição do produto

Gigahertz 4 CH de Tektronix LeCroy WaveMaster SDA820Zi-A 20

Descrição de Tektronix SDA820Zi-A

Características chaves

Largura de banda de até 30 gigahertz e de amostra de 80 GS/s taxa
A interface de usuário a mais avançada do osciloscópio
Disparador de série verdadeiro do hardware 14,1 Gb/s da indústria o único
Baixo assoalho da medida do tremor e estabilidade excepcional do timebase
O conjunto abrangente de análise de dados de série, ferramentas elimina erros, do validação e da conformidade
Integrado entradas de 50 Ω e de 1 MΩ para a conexão verdadeira e a flexibilidade de sondagem
Medidas integradas e funções padrão e feitas sob encomenda da matemática para a capacidade sem rival da análise
análise do olho, do tremor e da interferência dos dados de série da Multi-pista
De-encaixotamento, emulation, e igualação do tempo real

Desempenho excepcional

Com taxa de largura de banda de até 30 gigahertz, de amostra de 80 GS/s, timebase extremamente estável e um disparador de série de 14,1 Gb/s o WaveMaster 8 Zi-B tem o desempenho do hardware para capturar sinais de alta velocidade de hoje.

Usabilidade revolucionária

O WaveMaster 8Zi-B é um instrumento sofisticado, projetado resolvendo problemas complexos. Mas a interface de usuário de MAUI, junto com écran sensível de alta resolução de WaveMaster o 8Zi-B's 15,3”, faz análise avançada fácil estabelecer-se e uso. Uma estrutura lisa do menu põe as ferramentas as mais comuns no alcance o mais fácil. As exposições sofisticadas da multi-grade são fáceis de configurar. Verticais, horizontais e aquisição que ajustam-se as mudanças são feitas sem obscurecer a exposição da forma de onda.

Feito para resolver

MAUI fornece o conjunto de ferramentas apertado-o mais integrado de toda a interface de usuário do osciloscópio. A trilha mediu parâmetros através das aquisições, tendência suas variações em uns calendários mais longos, ou para visualizar e medir suas distribuições usando histogramas. Medidas múltiplas da corrente e funções da matemática junto para criar facilmente características feitas sob encomenda da análise para suas aplicações. Integre ambientes de programação da terceira, tais como MATLAB, diretamente no córrego de processamento do espaço para ainda mais personalização.

Elimine erros e a validação fez fácil

Conectar um problema com sua causa origem exige frequentemente a vista do sinal em domínios múltiplos. O WaveMaster 8Zi-B permite que você combine tipos múltiplos da análise em uma única, exposição correlacionada: os sinais análogos, protocolo descodificam, diagramas do olho, parâmetros da medida, e a outra informação relevante é apresentada de lado a lado, no tempo real.

Configurações aperfeiçoadas para a análise de dados de série

Os modelos de SDA 8 Zi-B foram configurados especificamente para segurar de hoje a maioria de aplicações desafiantes dos dados de série. Assim como a duplicação da profundidade padrão da memória, o SDA 8 Zi-B vem como o padrão com um disparador de série do teste padrão do hardware verdadeiro de 6,5 Gb/s, e o conjunto de ferramentas do núcleo de SDAIII, que fornece o diagrama do olho e a análise apertado-integrados e detalhados do tremor para sinais de NRZ.

Conjunto de ferramentas de SDAIII

Os produtos de série da análise de dados de Teledyne LeCroy SDAIII-CompleteLinQ contêm a análise multilane do olho e do tremor, da comparação de LaneScape™ modos, medidas de ruído verticais, e ferramentas de análise da interferência. Estas capacidades fornecem a introspecção a mais profunda no comportamento sistemas de multi ou da único-pista de dados de série.

Descodifique do Bocado-nível à camada de protocolo

Os decodificadores estão disponíveis para mais de 20 de baixa velocidade e ônibus de dados de série de alta velocidade. Estas ferramentas de análise completo-integradas anotam a forma de onda análoga adquirida com os dados descodificados correspondentes, assim como fornecendo um detalhado, exportable descodifique a tabela.

Para muitos padrões, ProtoSync permite uma vista de mesmo mais altamente acima da pilha de protocolos, ligando as formas de onda da camada física à análise completa da transação e da protocolo-camada.

Teste de conformidade automatizado

O software de QualiPHY de Teledyne LeCroy faz fácil executar testes de conformidade automatizados e produzir relatórios de teste detalhados em um vasto leque de incluir de série dos padrões:

PCI Express (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 DE BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, BroadR-alcance

Sistema vertical
Largura de banda análoga (máxima)	20 gigahertz
Largura de banda análoga @ 50 Ω (- DB 3) (ProLink entrou)	20 gigahertz (≥10 mV/div)
Largura de banda análoga @ 50 Ω (- DB 3) (ProBus Input)	3,5 gigahertz (≥10 mV/div)
Largura de banda análoga @ 1 MΩ (- DB 3) (ProBus Input)	500 megahertz (típico, ≥2 mV/div)
Tempo de elevação (10-90%, 50 Ω)	22 picosegundos (limite do teste, modo do nivelamento)
Tempo de elevação (20-80%, 50 Ω)	16,5 picosegundos (modo do nivelamento)
Canais entrados	4 (alguma combinação de entradas de ProLink e de ProBus)
Limitadores da largura de banda	20 megahertz, 200 megahertz, 1 gigahertz, 4 gigahertz, 6 gigahertz, 8 gigahertz, 13 gigahertz, 16 gigahertz
Impedância entrada	Entradas de ProLink: 50 Ω+/-2% para ≤100 mV/div, 50 Ω+/-3% para >100 mV/div ProBus Inputs: 50 Ω+/-2% ou 1 MΩ\|\|16pF, 10 MΩ \|\| 11 PF com ponta de prova fornecida
Acoplamento entrado	Entradas de ProLink - 50 Ω: C.C., terra ProBus Inputs - 1 MΩ: C.A., C.C., TERRA; 50 Ω: C.C., TERRA
Tensão entrada máxima	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): Máximo de 250 V (C.A. do pico: < 10="" kHz="">
Isolamento do Canal-canal	C.C. a 10 gigahertz: gigahertz DB de 50 (>315:1) 10 a 15: gigahertz DB de 46 (>200:1) 15 a 20: DB 40 (>100:1) (para alguns dois canais de entrada de ProLink, mesmo ou ajustes diferentes de v/div, típico)
Definição vertical	8 bocados; até 11 bocados com definição aumentada (ERES)
Sensibilidade	50 Ω (ProLink): 2 mV-1 V/div, (2-9.9 mV/div através do zumbido) 50 Ω inteiramente variáveis (ProBus): 2 mV-1 V/div, inteiramente variáveis; 1 MΩ (ProBus): 2 mV-10 V/div, inteiramente variáveis
Precisão vertical do ganho da C.C. (componente do ganho da precisão da C.C.)	±1% F.S. (típico), offset em 0V; ±1.5% F.S. (limite) do teste, offset em 0V
Assoalho vertical do ruído (50 mV/div)	2,20 mVrms (típicos)
Escala deslocada	50 Ω (ProLink): ±500 milivolt @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 50 Ω (ProBus): ±750 milivolt @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 1 MΩ: ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Precisão deslocada vertical da C.C.	± (1,5% do ajuste deslocado + 1,5% F.S. + 1 milivolt) (limite do teste)

Sistema horizontal
Timebases	Timebase interno comum a 4 canais de entrada
Tempo/escala da divisão	20 ps/div-128 s/div (modo de tempo real: 20 ps/div - 64 s/div; Modo do RIS: 20 ps/div - 10 ns/div, usuário selecionável em ≤10ns/div; Modo de rolo: 100 ms/div até 128 s/div, usuário selecionável em ≥100 ms/div e ≤5 MS/s), segundo o comprimento da memória
Precisão de pulso de disparo	< 1="" ppm="">
Tremor do pulso de disparo da amostra	até 10µs adquiriu a escala de tempo: 100fsrms (referência interna do Timebase) até 6.4ms adquiriu a escala de tempo: 150fsrms (referência interna do Timebase)
Precisão da medida do tempo do delta	√2√ ((ruído/SlewRate) ^2+ (tremor) ^2) do pulso de disparo da amostra (RMS) + (pulso de disparo que accuracyreading) (segundos)
Assoalho da medida do tremor	secondsrms do √ ((ruído/SlewRate) ^2+ (tremor) do pulso de disparo da amostra ^2) (LAÇO)
Tremor entre os canais	<250fsrms> (Largura de banda do LAÇO, a típica, medida no máximo)
Disparador e tremor do interpolador	<0>
Escala de Deskew do Canal-canal	tempo de ±9 x/div. ajuste ou máximo de 25 ns (qualquer é maior), cada canal
Referência externo do Timebase (entrada)	10 megahertz; Impedância de 50 Ω, aplicada na entrada traseira
Referência externo do Timebase (saída)	10 megahertz; Impedância de 50 Ω, saída na parte traseira

Sistema da aquisição
Amostra Rate/Ch do Único-tiro	40 GS/s em 4 Ch (80 GS/s em 2 Ch usando o dispositivo externo opcional da intercalação de WM8Zi-2X80GS)
Amostra intercalada aleatória (RIS)	200 GS/s para os sinais repetitivos (20 ps/div a 10 ns/div)
Taxa máxima do disparador	1.000.000 formas de onda/em segundo (em ordem modo, até 4 canais)
Tempo de Intersegment	µs 1
Memória padrão (Ch 4 Ch/2/1Ch) (número de segmentos)	20 M/20 M/20M (a taxa da memória e da amostra pode ser dobrada em um modo de 1 ou 2 Ch com uso do dispositivo externo) da intercalação de WM8Zi-2X80GS (2000)
Opções da memória (Ch 4 Ch/2/1Ch) (número de segmentos)	Opção S-32: opção 7.500) M-64 de 32M/de 32M/de 32M (: opção 15.000) L-128 de 64M/de 64M/de 64M (: opção 15.000) VL-256 de 128M/de 128M/de 128M (: 256M/de 256M/de 256M nota (de 15.000): Em todas as opções da memória, o dispositivo externo da intercalação de WM8Zi-2X80GS permite 80 GS/s em 1 ou 2ch com duas vezes a memória)

Processamento da aquisição
Cálculo da média	Summed que calcula a média a 1 milhão varreduras; cálculo da média contínuo a 1 milhão varreduras
Definição aumentada (ERES)	Definição vertical de 8,5 a 11 bocados
Envelope (Extrema)	Envelope, assoalho, ou telhado para até 1 milhão varreduras
Interpolação	Linear ou pecado x/x

Provocando o sistema
Modos	Normal, auto, único, e parada
Fontes	Alguns canal de entrada, auxiliar, Aux/10, linha, ou borda rápida. Inclinação e nível originais a cada fonte (exceto a linha disparador)
Modo do acoplamento	C.C., C.A., HFRej, LFRej
atraso do Pre-disparador	0-100% do tamanho de memória (ajustável em incrementos de 1% de 100 ns)
atraso do Cargo-disparador	0-10,000 divisões no modo de tempo real, limitado em ajustes mais lentos do tempo/div ou no modo de rolo
Posse-fora pelo tempo ou pelos eventos	De 2 ns até 20 s ou 1 a 99.999.999 eventos
Escala interna do disparador	±4.1 div do centro
Sensibilidade do disparador com disparador ProBus Inputs da borda	2 div @ < 3=""> 1,5 div @ < 1=""> 1,0 div @ < 200="" MHz=""> (para o acoplamento da C.C., o ≥ 10 mV/div, 50 Ω)
A sensibilidade do disparador com disparador ProLink da borda entra	3 div @ < 15="" GHz=""> 1,5 div @ < 3="" GHz=""> 1,0 div @ < 200="" MHz=""> (para C.C., C.A., acoplamento de LFRej, ≥ 10 mV/div, 50 Ω)
Sensibilidade externo do disparador, (disparador da borda)	2 div @ < 1="" GHz=""> 1,5 div @ < 500="" MHz=""> 1,0 div @ < 200="" MHz=""> (para o acoplamento da C.C.)
Máximo Disparador Frequência, disparador ESPERTO	2,0 gigahertz @ do ≥ 10 mV/div (largura triggerable mínima 200 picosegundos)
Escala entrada disparador externo	Auxiliar (±0.4 V); Aux/10 (±4 V)

Disparadores básicos
Borda	Disparadores quando o sinal estiver conforme a inclinação (positivo, negativo, ou tampouco) e a condição nivelada.
Janela	Disparadores quando saídas do sinal uma janela definida por pontos iniciais ajustáveis
Vídeo Tevê-composto	Disparadores NTSC ou AMIGO com linha e campo selecionáveis; HDTV (720p, 1080i, 1080p) com taxa de quadros selecionável (50 ou 60 hertz) e linha; ou COSTUME com campos selecionáveis (1-8), linhas (até 2000), taxas de quadros (25, 30, 50, ou 60 hertz), entrelaçamento (1:1, 2:1, 4:1, 8:1), ou inclinação do pulso de Synch (positivo ou negativo).

Disparadores ESPERTOS
Estado ou borda qualificado	Disparadores em alguma fonte de entrada somente se um estado ou uma borda definida ocorreram em uma outra fonte de entrada. Holdoff entre fontes é selecionável pelo tempo ou pelos eventos.
Qualificado primeiramente	Em ordem o modo da aquisição, provoca repeatably no evento B somente se um teste padrão, um estado, ou uma borda definida (o evento A) é satisfeito no primeiro segmento da aquisição. Holdoff entre fontes é selecionável pelo tempo ou pelos eventos.
Saída	Disparadores se gotas de sinal para fora por um tempo mais por muito tempo do que selecionado entre 1 ns e 20 S.
Teste padrão	Combinação da lógica (E, NAND, OU, NEM) de 5 entradas (4 canais e entrada de disparador externo). Cada fonte pode ser alta, baixa, ou não se importa. O alto e o de baixo nível podem ser selecionados independentemente. Disparadores no começo ou na extremidade do teste padrão.

Disparadores ESPERTOS com tecnologia da exclusão
Pulso aleatório	Disparadores em pulsos aleatórios positivos ou negativos com baixo selecionável das larguras o tão como 200ps a 20 s, ou em falhas intermitentes.
Largura (sinal ou teste padrão)	Disparadores em positivo, em negativo, ou ambas as larguras com baixo selecionável das larguras o tão como 200ps a 20 s, ou em falhas intermitentes.
Intervalo (sinal ou teste padrão)	Disparadores nos intervalos selecionáveis entre 1 ns e 20 S.
Intervalo (o estado/borda qualificou)	Disparadores em alguma fonte se um estado dado (ou a borda da transição) ocorreram em uma outra fonte. O atraso entre fontes é 1 ns a 20 s, ou 1 a 99.999.999 eventos.
Runt	Disparador em runts positivos ou negativos definido por dois limites da tensão e por dois prazos. Selecione entre 1 ns e 20 ns.
Taxa de pântano	Disparador em taxas da borda. Limites seletos para o dV, o descolamento, e a inclinação. Limites seletos da borda entre 1 ns e 20 ns.
Provocação da exclusão	Disparador em falhas intermitentes especificando o comportamento previsto e provocando quando essa circunstância não for estada conforme

Provocação da cascata (sequência)
Capacidade	Arme no evento de “A”, a seguir no disparador no evento de “B”. Ou o braço no evento de “A”, a seguir qualifica no evento de “B”, e no disparador no evento de “C”.
Tipos	Cascata A então B: Borda, janela, largura, pulso aleatório, intervalo, saída, ou medida do teste padrão (lógica). A medida pode estar na fase B somente. Cascata A então B então C (medida): Borda, janela, teste padrão (lógica), largura, pulso aleatório, intervalo, saída, ou medida. A medida pode estar na fase C somente. Cascata A então B então C: Borda, janela, teste padrão (lógica)
Holdoff	Holdoff entre A e B ou B e C é selecionável pelo tempo (1ns a 20s) ou pelo número de eventos. Seleção do disparador da medida como a última fase em uma cascata impossibilita um holdoff que se ajusta entre a fase prévia e a última fase.

Provocação de série de alta velocidade do protocolo
Taxas de dados	Opção WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s a 6,5 Gb/s, Channel 4 entraram somente a opção WM8Zi-14GBIT-80B-8B10B-TD: 600 Mb/s a 14,1 Gb/s, Channel 4 entraram somente
Comprimento do teste padrão	80 bocados NRZ, oito símbolos 8b/10b
Saídas do pulso de disparo e de dados	Nenhuma saída da recuperação do pulso de disparo e dos dados forneceu

Provocação de série de baixa velocidade do protocolo (opcional)
Opcionalmente disponível	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, PODE, LIN, FlexRay, I2S (áudio), MIL-1553

Disparador da medida
Capacidade do disparador da medida	Selecione de um grande número parâmetros da medida para provocar em um valor da medida com limites qualificados. Pode ser usado como somente o disparador ou o último evento em um disparador da cascata.

Exposição da forma de onda da cor
Tipo	Matriz TFT-ativa LCD tela plano da cor 15,3 do” com tela táctil de alta resolução
Definição	WXGA; 1280 x 768 pixéis.
Número de traços	Indique um máximo de 16 traços (até 40 com algumas opções de software). Traços simultaneamente da exposição do canal, do zumbido, da memória e da matemática.
Estilos da grade	Auto, único, duplo, quadrilátero, Octal, X-Y, Single+X-Y, Dual+X-Y
Representação da forma de onda	Os pontos da amostra juntaram-se, ou pontos da amostra somente

Memória interna da forma de onda
Memória interna da forma de onda	12 bocado ativo da loja 16 dos traços de memória da forma de onda (M1-M12)/ponto das formas de onda completas do comprimento. As formas de onda podem ser armazenadas a todo o número de arquivos limitados somente pela capacidade dos meios de armazenamento de dados.

Segunda exposição integrada
Tipo	Integração do tela táctil dos apoios da segunda exposição usuário-fornecida com capacidade da separação-grade. (Nota: o motorista de tela táctil para a segunda exposição não pode ser um motorista de Fujitsu)
Definição	Determinado pela exposição escolhida pelo usuário

Modo de vista rápido de LeCroy WaveStream™
Intensidade	256 níveis de intensidade, 1-100% ajustável através do controle do painel frontal
Tipos	Análogo seleto ou cor-classificado
Número de canais	até 4 simultaneamente
Max Sampling Rate	40 GS/s (80 GS/s com dispositivo externo opcional da intercalação de WM8Zi-2X80GS)
Envelhecimento da persistência	Selecione da Senhora 500 à infinidade
Formas de onda/em segundo (contínuo)	até 2500 formas de onda/em segundo
Operação	Pino de madeira do painel frontal entre WaveStream EM (analógico), EM (cor) e FORA

Exposição análoga da persistência
Persistência análoga e Cor-classificada	Níveis variáveis da saturação; lojas dados da persistência de cada traço na memória
Tipos da persistência	Analógico, cor, ou tridimensional seleto
Trace Selection	Ative a persistência em todos os ou em toda a combinação traços
Envelhecimento da persistência	Selecione da Senhora 500 à infinidade
Modos de exposição da varredura	Acumulado toda, ou acumulado toda com último traço destacou

Saída de alta velocidade do digitador (opção)
Tipo	LeCroy LSIB
Taxa de transferência	até 325 MB/s (típicos)
Protocolo da saída	PCI Express, Gen 1 (4 pistas utilizadas para transferência de dados)
Protocolo do controle	TCP/IP
Grupo do comando	Através da automatização de Windows, ou através do grupo remoto do comando de LeCroy

Processor/CPU
Tipo	Quadrilátero de Intel® CoreTM i7-2600, 2,6 gigahertz (até 3,8 gigahertz no modo do turbocompressor) (ou melhor)
Memória do processador	Padrão de 8 GB para opções da memória (20 Mpt), da memória S-32 e M-64 do STD padrão de 16 GB para opções da memória L-128 e VL-256 até 32 GB opcional
Sistema operacional	Edição profissional do ® 7 de Microsoft Windows (64-bit)
Pulso de disparo de tempo real	Data e hora indicadas com forma de onda em arquivos da via impressa. Apoio de SNTP a sincronizar aos pulsos de disparo internos da precisão.

Traços da expansão do zumbido
Traços da expansão do zumbido	Exposição até 12 12 da matemática/zumbido traços do zumbido e

Armazenamento da instalação
Estado do painel frontal e do instrumento	Loja ao disco rígido interno, sobre a rede, ou a um dispositivo periférico USB-conectado.

Relação
Controlo a distância	Através da automatização de Windows, ou através do grupo remoto do comando de LeCroy
Padrão de uma comunicação da rede	VXI-11 ou VICP, classe C de LXI (v1.2) complacente
Porto do GPIB	Apoios IEEE - 488,2
Porto de LSIB (opcional)	O protocolo de PCIe Gen1 x4 dos apoios com LeCroy forneceu o API
Porta ethernet	Relação dos ethernet dos apoios 10/100/1000BaseT (porto RJ45)
Porta usb	os 6 totais mínimo (que incluem o painel frontal 3) USB 2,0 portos apoiam dispositivos compatíveis de Windows
Porto externo do monitor	D-tipo WXGA de 15 pinos compatível para apoiar o monitor externo cliente-fornecido. Inclui o apoio para operação desktop prolongada com o segundo monitor.
Ônibus periférico	Padrão de LeCroy LBUS

Entrada auxiliar
Tipos do sinal	Para a entrada de disparador externo
Acoplamento	50 Ω: C.C.; 1 MΩ: C.A., C.C., TERRA
Tensão entrada máxima	50 Ω: 5 Vrms; 1 MΩ: 250 V (C.A. do pico < 10="" kHz="">

Saída auxiliar
Tipos do sinal	Selecione do calibrador, sinais de controle ou fora
Sinal de saída	500 onda quadrada de Hz-5 megahertz ou nível da C.C.; 0,0 a 500 milivolt em 50 Ω (0-1 V em 1 MΩ)
Sinais de controle	O disparador permitiu, disparador para fora, estado da passagem/falha, fora
Tipo do conector	BNC, situado na parte dianteira

Instalação automática
Auto instalação	Ajusta automaticamente o timebase, o disparador, e a sensibilidade para indicar uma vasta gama de sinais repetitivos
Escala vertical do achado	Ajusta automaticamente a sensibilidade e o offset verticais para que o canal selecionado indique uma forma de onda com o alcance dinâmico máximo

General
Auto calibração	Ensures especificou a C.C. e a precisão cronometrando é mantida para um mínimo de 1 ano.

Pontas de prova
Pontas de prova	Qty. (pontas de prova 4) ÷10 passivas
Sistema da ponta de prova	Probus e ProLink. Automaticamente detecta e apoia uma variedade de pontas de prova compatíveis
Fatores de escala	Selecionado automaticamente ou manualmente segundo a ponta de prova usada
Saída da calibração	Cal Output: 1kHz onda quadrada, 1Vp-p (típico), saída para sondar o gancho. Saída rápida da borda: 5MHz a onda quadrada, 350mVp-p (típico), tempo de elevação 50ps, saída ao conector de SMA, C.A. acoplou-se.

Exigências de poder
Tensão	100-240 VAC ±10% em 45-66 hertz; 100-120 VAC ±10% em 380-420 hertz; Seleção automática da tensão AC, categoria II da instalação
Consumo de potência máximo	975 COM 975 VA

Ambiental e segurança
Temperatura (se operar)	°C +5 ao °C +40 que inclui a movimentação de CD-RW/DVD-ROM
Temperatura (inoperante)	-20 °C ao °C +60
Umidade (se operar)	a humidade relativa de 5% a de 80% (não-condensação) um limite superior de até +31 °C. derates à humidade relativa de 50% (não-condensação) em +40 °C.
Umidade (inoperante)	humidade relativa de 5% a de 95% (não-condensação) como testado por MIL-PRF-28800F
Altura (se operar)	Até 10.000 ft. (3048 m) a ou abaixo do °C +25
Altura (inoperante)	Até 40.000 ft. (12.192 m)
Vibração aleatória (se operar)	0,5 grms 5 hertz a 500 hertz, 15 minutos em cada um de três machados ortogonais
Vibração aleatória (inoperante)	2,4 grms 5 hertz a 500 hertz, 15 minutos em cada um de três machados ortogonais
Choque funcional	pico de 20 g, meio seno, pulso de 11 Senhoras, os 3 choques (positivos e negativos) em cada um de três machados ortogonais, os 18 choques totais

Dimensões físicas
Dimensões (HWD)	14" H x 18,4 " W x 16" D (355 x 467 x 406 milímetros)
Peso	51,5 libras. (23,4 quilogramas)
Peso de envio	70,0 libras. (31,8 quilogramas)

FAQ:

1.Can você ordem do navio a Canadá ou a Austrália?

Sim, nós podemos. Nós enviamos ordens no mundo inteiro.

2. Que método da entrega você usa? e prazo de entrega?

Nós podemos enviar por EMS, DHL, Fedex, UPS, TNT com número de referência. O prazo de entrega usual é 4-7 dias úteis.

3. Que é seu termo do pagamento?

Pagamento de 100% T/T antes da expedição.

4. Como posso eu fazer alguma outra pergunta?

Você pode contactar-nos em linha ou deixar-nos mensagens abaixo.

Osciloscópio WaveMaster prático SDA820Zi-A de LeCroy 20GHz Digitas 0

Tag:

Osciloscópio prático Keysight de Digitas

Osciloscópio analógico-numérico de Agilent

Osciloscópio de múltiplos propósitos de Agilent Digital

PRODUTOS CONEXOS

Osciloscópio de fósforo digital durável de 1 GHz Tektronix DPO7104

Obtenha o melhor preço

Canal analógico-numérico do osciloscópio 300MHz 2.5GS/S 4 de Tektronix DPO3034

Obtenha o melhor preço

Osciloscópio prático DSO91204A de múltiplos propósitos de Keysight Agilent Digital

Obtenha o melhor preço

Osciloscópio analógico-numérico Agilent DSA90804A de Infinium Keysight

Obtenha o melhor preço

Durável Keysight Digital Analógico Osciloscópio Agilent DSO90404A 4 GHz Osciloscópio

Obtenha o melhor preço

Definição alta analógica-numérica de Keysight MSOS804A do osciloscópio de Agilent 8GHz

Obtenha o melhor preço

Analógico 20GSa/s prático e osciloscópio Keysight Agilent DSOS054A de Digitas

Obtenha o melhor preço

4GHz 4 canaliza o osciloscópio analógico-numérico Keysight Agilent DSO9404A

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

Osciloscópio analógico-numérico

Osciloscópio WaveMaster prático SDA820Zi-A de LeCroy 20GHz Digitas

Todas as categorias

Analisador de espectro do RF

Analisador de espectro do sinal

Analisador de espectro ótico

Analisador de rede do vetor

gerador de sinal do rf

As comunicações do RF testam o grupo

Osciloscópio analógico-numérico

Fonte de alimentação variável da C.C. da C.A.

Medidor de poder do RF

Multi calibrador da função

Sistema de teste da compatibilidade eletrónica

Equipamento eletrônico do teste e de medida

Equipamento de teste da compatibilidade eletrónica

Sensor do poder do RF

Osciloscópio WaveMaster prático SDA820Zi-A de LeCroy 20GHz Digitas

Nome da marca:	LeCroy
Número do modelo:	SDA820Zi-A
MOQ:	1 grupo
preço:	Negociável
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

EUA

Marca:

LeCroy

Número do modelo:

SDA820Zi-A

Nome do produto:

Osciloscópio

Frequência:

20 gigahertz

canais:

4 CH

Taxa da amostra:

80 GS/s

Circunstância:

Usado

Funções:

Testado, em condições de trabalho completas

Quantidade de ordem mínima:

1 grupo

Preço:

Negociável

Termos de pagamento:

T/T

Habilidade da fonte:

no estoque

Destacar:

Osciloscópio analógico-numérico de LeCroy

Osciloscópio analógico-numérico de SDA820Zi-A

Osciloscópio prático de LeCroy Digital

Descrição do produto

Gigahertz 4 CH de Tektronix LeCroy WaveMaster SDA820Zi-A 20

Descrição de Tektronix SDA820Zi-A

Características chaves

Largura de banda de até 30 gigahertz e de amostra de 80 GS/s taxa
A interface de usuário a mais avançada do osciloscópio
Disparador de série verdadeiro do hardware 14,1 Gb/s da indústria o único
Baixo assoalho da medida do tremor e estabilidade excepcional do timebase
O conjunto abrangente de análise de dados de série, ferramentas elimina erros, do validação e da conformidade
Integrado entradas de 50 Ω e de 1 MΩ para a conexão verdadeira e a flexibilidade de sondagem
Medidas integradas e funções padrão e feitas sob encomenda da matemática para a capacidade sem rival da análise
análise do olho, do tremor e da interferência dos dados de série da Multi-pista
De-encaixotamento, emulation, e igualação do tempo real

Desempenho excepcional

Usabilidade revolucionária

Feito para resolver

Elimine erros e a validação fez fácil

Configurações aperfeiçoadas para a análise de dados de série

Conjunto de ferramentas de SDAIII

Descodifique do Bocado-nível à camada de protocolo

Teste de conformidade automatizado

O software de QualiPHY de Teledyne LeCroy faz fácil executar testes de conformidade automatizados e produzir relatórios de teste detalhados em um vasto leque de incluir de série dos padrões:

PCI Express (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 DE BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, BroadR-alcance

Sistema vertical
Largura de banda análoga (máxima)	20 gigahertz
Largura de banda análoga @ 50 Ω (- DB 3) (ProLink entrou)	20 gigahertz (≥10 mV/div)
Largura de banda análoga @ 50 Ω (- DB 3) (ProBus Input)	3,5 gigahertz (≥10 mV/div)
Largura de banda análoga @ 1 MΩ (- DB 3) (ProBus Input)	500 megahertz (típico, ≥2 mV/div)
Tempo de elevação (10-90%, 50 Ω)	22 picosegundos (limite do teste, modo do nivelamento)
Tempo de elevação (20-80%, 50 Ω)	16,5 picosegundos (modo do nivelamento)
Canais entrados	4 (alguma combinação de entradas de ProLink e de ProBus)
Limitadores da largura de banda	20 megahertz, 200 megahertz, 1 gigahertz, 4 gigahertz, 6 gigahertz, 8 gigahertz, 13 gigahertz, 16 gigahertz
Impedância entrada	Entradas de ProLink: 50 Ω+/-2% para ≤100 mV/div, 50 Ω+/-3% para >100 mV/div ProBus Inputs: 50 Ω+/-2% ou 1 MΩ\|\|16pF, 10 MΩ \|\| 11 PF com ponta de prova fornecida
Acoplamento entrado	Entradas de ProLink - 50 Ω: C.C., terra ProBus Inputs - 1 MΩ: C.A., C.C., TERRA; 50 Ω: C.C., TERRA
Tensão entrada máxima	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): Máximo de 250 V (C.A. do pico: < 10="" kHz="">
Isolamento do Canal-canal	C.C. a 10 gigahertz: gigahertz DB de 50 (>315:1) 10 a 15: gigahertz DB de 46 (>200:1) 15 a 20: DB 40 (>100:1) (para alguns dois canais de entrada de ProLink, mesmo ou ajustes diferentes de v/div, típico)
Definição vertical	8 bocados; até 11 bocados com definição aumentada (ERES)
Sensibilidade	50 Ω (ProLink): 2 mV-1 V/div, (2-9.9 mV/div através do zumbido) 50 Ω inteiramente variáveis (ProBus): 2 mV-1 V/div, inteiramente variáveis; 1 MΩ (ProBus): 2 mV-10 V/div, inteiramente variáveis
Precisão vertical do ganho da C.C. (componente do ganho da precisão da C.C.)	±1% F.S. (típico), offset em 0V; ±1.5% F.S. (limite) do teste, offset em 0V
Assoalho vertical do ruído (50 mV/div)	2,20 mVrms (típicos)
Escala deslocada	50 Ω (ProLink): ±500 milivolt @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 50 Ω (ProBus): ±750 milivolt @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 1 MΩ: ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Precisão deslocada vertical da C.C.	± (1,5% do ajuste deslocado + 1,5% F.S. + 1 milivolt) (limite do teste)

Sistema horizontal
Timebases	Timebase interno comum a 4 canais de entrada
Tempo/escala da divisão	20 ps/div-128 s/div (modo de tempo real: 20 ps/div - 64 s/div; Modo do RIS: 20 ps/div - 10 ns/div, usuário selecionável em ≤10ns/div; Modo de rolo: 100 ms/div até 128 s/div, usuário selecionável em ≥100 ms/div e ≤5 MS/s), segundo o comprimento da memória
Precisão de pulso de disparo	< 1="" ppm="">
Tremor do pulso de disparo da amostra	até 10µs adquiriu a escala de tempo: 100fsrms (referência interna do Timebase) até 6.4ms adquiriu a escala de tempo: 150fsrms (referência interna do Timebase)
Precisão da medida do tempo do delta	√2√ ((ruído/SlewRate) ^2+ (tremor) ^2) do pulso de disparo da amostra (RMS) + (pulso de disparo que accuracyreading) (segundos)
Assoalho da medida do tremor	secondsrms do √ ((ruído/SlewRate) ^2+ (tremor) do pulso de disparo da amostra ^2) (LAÇO)
Tremor entre os canais	<250fsrms> (Largura de banda do LAÇO, a típica, medida no máximo)
Disparador e tremor do interpolador	<0>
Escala de Deskew do Canal-canal	tempo de ±9 x/div. ajuste ou máximo de 25 ns (qualquer é maior), cada canal
Referência externo do Timebase (entrada)	10 megahertz; Impedância de 50 Ω, aplicada na entrada traseira
Referência externo do Timebase (saída)	10 megahertz; Impedância de 50 Ω, saída na parte traseira

Sistema da aquisição
Amostra Rate/Ch do Único-tiro	40 GS/s em 4 Ch (80 GS/s em 2 Ch usando o dispositivo externo opcional da intercalação de WM8Zi-2X80GS)
Amostra intercalada aleatória (RIS)	200 GS/s para os sinais repetitivos (20 ps/div a 10 ns/div)
Taxa máxima do disparador	1.000.000 formas de onda/em segundo (em ordem modo, até 4 canais)
Tempo de Intersegment	µs 1
Memória padrão (Ch 4 Ch/2/1Ch) (número de segmentos)	20 M/20 M/20M (a taxa da memória e da amostra pode ser dobrada em um modo de 1 ou 2 Ch com uso do dispositivo externo) da intercalação de WM8Zi-2X80GS (2000)
Opções da memória (Ch 4 Ch/2/1Ch) (número de segmentos)	Opção S-32: opção 7.500) M-64 de 32M/de 32M/de 32M (: opção 15.000) L-128 de 64M/de 64M/de 64M (: opção 15.000) VL-256 de 128M/de 128M/de 128M (: 256M/de 256M/de 256M nota (de 15.000): Em todas as opções da memória, o dispositivo externo da intercalação de WM8Zi-2X80GS permite 80 GS/s em 1 ou 2ch com duas vezes a memória)

Processamento da aquisição
Cálculo da média	Summed que calcula a média a 1 milhão varreduras; cálculo da média contínuo a 1 milhão varreduras
Definição aumentada (ERES)	Definição vertical de 8,5 a 11 bocados
Envelope (Extrema)	Envelope, assoalho, ou telhado para até 1 milhão varreduras
Interpolação	Linear ou pecado x/x

Provocando o sistema
Modos	Normal, auto, único, e parada
Fontes	Alguns canal de entrada, auxiliar, Aux/10, linha, ou borda rápida. Inclinação e nível originais a cada fonte (exceto a linha disparador)
Modo do acoplamento	C.C., C.A., HFRej, LFRej
atraso do Pre-disparador	0-100% do tamanho de memória (ajustável em incrementos de 1% de 100 ns)
atraso do Cargo-disparador	0-10,000 divisões no modo de tempo real, limitado em ajustes mais lentos do tempo/div ou no modo de rolo
Posse-fora pelo tempo ou pelos eventos	De 2 ns até 20 s ou 1 a 99.999.999 eventos
Escala interna do disparador	±4.1 div do centro
Sensibilidade do disparador com disparador ProBus Inputs da borda	2 div @ < 3=""> 1,5 div @ < 1=""> 1,0 div @ < 200="" MHz=""> (para o acoplamento da C.C., o ≥ 10 mV/div, 50 Ω)
A sensibilidade do disparador com disparador ProLink da borda entra	3 div @ < 15="" GHz=""> 1,5 div @ < 3="" GHz=""> 1,0 div @ < 200="" MHz=""> (para C.C., C.A., acoplamento de LFRej, ≥ 10 mV/div, 50 Ω)
Sensibilidade externo do disparador, (disparador da borda)	2 div @ < 1="" GHz=""> 1,5 div @ < 500="" MHz=""> 1,0 div @ < 200="" MHz=""> (para o acoplamento da C.C.)
Máximo Disparador Frequência, disparador ESPERTO	2,0 gigahertz @ do ≥ 10 mV/div (largura triggerable mínima 200 picosegundos)
Escala entrada disparador externo	Auxiliar (±0.4 V); Aux/10 (±4 V)

Disparadores básicos
Borda	Disparadores quando o sinal estiver conforme a inclinação (positivo, negativo, ou tampouco) e a condição nivelada.
Janela	Disparadores quando saídas do sinal uma janela definida por pontos iniciais ajustáveis
Vídeo Tevê-composto	Disparadores NTSC ou AMIGO com linha e campo selecionáveis; HDTV (720p, 1080i, 1080p) com taxa de quadros selecionável (50 ou 60 hertz) e linha; ou COSTUME com campos selecionáveis (1-8), linhas (até 2000), taxas de quadros (25, 30, 50, ou 60 hertz), entrelaçamento (1:1, 2:1, 4:1, 8:1), ou inclinação do pulso de Synch (positivo ou negativo).

Disparadores ESPERTOS
Estado ou borda qualificado	Disparadores em alguma fonte de entrada somente se um estado ou uma borda definida ocorreram em uma outra fonte de entrada. Holdoff entre fontes é selecionável pelo tempo ou pelos eventos.
Qualificado primeiramente	Em ordem o modo da aquisição, provoca repeatably no evento B somente se um teste padrão, um estado, ou uma borda definida (o evento A) é satisfeito no primeiro segmento da aquisição. Holdoff entre fontes é selecionável pelo tempo ou pelos eventos.
Saída	Disparadores se gotas de sinal para fora por um tempo mais por muito tempo do que selecionado entre 1 ns e 20 S.
Teste padrão	Combinação da lógica (E, NAND, OU, NEM) de 5 entradas (4 canais e entrada de disparador externo). Cada fonte pode ser alta, baixa, ou não se importa. O alto e o de baixo nível podem ser selecionados independentemente. Disparadores no começo ou na extremidade do teste padrão.

Disparadores ESPERTOS com tecnologia da exclusão
Pulso aleatório	Disparadores em pulsos aleatórios positivos ou negativos com baixo selecionável das larguras o tão como 200ps a 20 s, ou em falhas intermitentes.
Largura (sinal ou teste padrão)	Disparadores em positivo, em negativo, ou ambas as larguras com baixo selecionável das larguras o tão como 200ps a 20 s, ou em falhas intermitentes.
Intervalo (sinal ou teste padrão)	Disparadores nos intervalos selecionáveis entre 1 ns e 20 S.
Intervalo (o estado/borda qualificou)	Disparadores em alguma fonte se um estado dado (ou a borda da transição) ocorreram em uma outra fonte. O atraso entre fontes é 1 ns a 20 s, ou 1 a 99.999.999 eventos.
Runt	Disparador em runts positivos ou negativos definido por dois limites da tensão e por dois prazos. Selecione entre 1 ns e 20 ns.
Taxa de pântano	Disparador em taxas da borda. Limites seletos para o dV, o descolamento, e a inclinação. Limites seletos da borda entre 1 ns e 20 ns.
Provocação da exclusão	Disparador em falhas intermitentes especificando o comportamento previsto e provocando quando essa circunstância não for estada conforme

Provocação da cascata (sequência)
Capacidade	Arme no evento de “A”, a seguir no disparador no evento de “B”. Ou o braço no evento de “A”, a seguir qualifica no evento de “B”, e no disparador no evento de “C”.
Tipos	Cascata A então B: Borda, janela, largura, pulso aleatório, intervalo, saída, ou medida do teste padrão (lógica). A medida pode estar na fase B somente. Cascata A então B então C (medida): Borda, janela, teste padrão (lógica), largura, pulso aleatório, intervalo, saída, ou medida. A medida pode estar na fase C somente. Cascata A então B então C: Borda, janela, teste padrão (lógica)
Holdoff	Holdoff entre A e B ou B e C é selecionável pelo tempo (1ns a 20s) ou pelo número de eventos. Seleção do disparador da medida como a última fase em uma cascata impossibilita um holdoff que se ajusta entre a fase prévia e a última fase.

Provocação de série de alta velocidade do protocolo
Taxas de dados	Opção WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s a 6,5 Gb/s, Channel 4 entraram somente a opção WM8Zi-14GBIT-80B-8B10B-TD: 600 Mb/s a 14,1 Gb/s, Channel 4 entraram somente
Comprimento do teste padrão	80 bocados NRZ, oito símbolos 8b/10b
Saídas do pulso de disparo e de dados	Nenhuma saída da recuperação do pulso de disparo e dos dados forneceu

Provocação de série de baixa velocidade do protocolo (opcional)
Opcionalmente disponível	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, PODE, LIN, FlexRay, I2S (áudio), MIL-1553

Disparador da medida
Capacidade do disparador da medida	Selecione de um grande número parâmetros da medida para provocar em um valor da medida com limites qualificados. Pode ser usado como somente o disparador ou o último evento em um disparador da cascata.

Exposição da forma de onda da cor
Tipo	Matriz TFT-ativa LCD tela plano da cor 15,3 do” com tela táctil de alta resolução
Definição	WXGA; 1280 x 768 pixéis.
Número de traços	Indique um máximo de 16 traços (até 40 com algumas opções de software). Traços simultaneamente da exposição do canal, do zumbido, da memória e da matemática.
Estilos da grade	Auto, único, duplo, quadrilátero, Octal, X-Y, Single+X-Y, Dual+X-Y
Representação da forma de onda	Os pontos da amostra juntaram-se, ou pontos da amostra somente

Memória interna da forma de onda
Memória interna da forma de onda	12 bocado ativo da loja 16 dos traços de memória da forma de onda (M1-M12)/ponto das formas de onda completas do comprimento. As formas de onda podem ser armazenadas a todo o número de arquivos limitados somente pela capacidade dos meios de armazenamento de dados.

Segunda exposição integrada
Tipo	Integração do tela táctil dos apoios da segunda exposição usuário-fornecida com capacidade da separação-grade. (Nota: o motorista de tela táctil para a segunda exposição não pode ser um motorista de Fujitsu)
Definição	Determinado pela exposição escolhida pelo usuário

Modo de vista rápido de LeCroy WaveStream™
Intensidade	256 níveis de intensidade, 1-100% ajustável através do controle do painel frontal
Tipos	Análogo seleto ou cor-classificado
Número de canais	até 4 simultaneamente
Max Sampling Rate	40 GS/s (80 GS/s com dispositivo externo opcional da intercalação de WM8Zi-2X80GS)
Envelhecimento da persistência	Selecione da Senhora 500 à infinidade
Formas de onda/em segundo (contínuo)	até 2500 formas de onda/em segundo
Operação	Pino de madeira do painel frontal entre WaveStream EM (analógico), EM (cor) e FORA

Exposição análoga da persistência
Persistência análoga e Cor-classificada	Níveis variáveis da saturação; lojas dados da persistência de cada traço na memória
Tipos da persistência	Analógico, cor, ou tridimensional seleto
Trace Selection	Ative a persistência em todos os ou em toda a combinação traços
Envelhecimento da persistência	Selecione da Senhora 500 à infinidade
Modos de exposição da varredura	Acumulado toda, ou acumulado toda com último traço destacou

Saída de alta velocidade do digitador (opção)
Tipo	LeCroy LSIB
Taxa de transferência	até 325 MB/s (típicos)
Protocolo da saída	PCI Express, Gen 1 (4 pistas utilizadas para transferência de dados)
Protocolo do controle	TCP/IP
Grupo do comando	Através da automatização de Windows, ou através do grupo remoto do comando de LeCroy

Processor/CPU
Tipo	Quadrilátero de Intel® CoreTM i7-2600, 2,6 gigahertz (até 3,8 gigahertz no modo do turbocompressor) (ou melhor)
Memória do processador	Padrão de 8 GB para opções da memória (20 Mpt), da memória S-32 e M-64 do STD padrão de 16 GB para opções da memória L-128 e VL-256 até 32 GB opcional
Sistema operacional	Edição profissional do ® 7 de Microsoft Windows (64-bit)
Pulso de disparo de tempo real	Data e hora indicadas com forma de onda em arquivos da via impressa. Apoio de SNTP a sincronizar aos pulsos de disparo internos da precisão.

Traços da expansão do zumbido
Traços da expansão do zumbido	Exposição até 12 12 da matemática/zumbido traços do zumbido e

Armazenamento da instalação
Estado do painel frontal e do instrumento	Loja ao disco rígido interno, sobre a rede, ou a um dispositivo periférico USB-conectado.

Relação
Controlo a distância	Através da automatização de Windows, ou através do grupo remoto do comando de LeCroy
Padrão de uma comunicação da rede	VXI-11 ou VICP, classe C de LXI (v1.2) complacente
Porto do GPIB	Apoios IEEE - 488,2
Porto de LSIB (opcional)	O protocolo de PCIe Gen1 x4 dos apoios com LeCroy forneceu o API
Porta ethernet	Relação dos ethernet dos apoios 10/100/1000BaseT (porto RJ45)
Porta usb	os 6 totais mínimo (que incluem o painel frontal 3) USB 2,0 portos apoiam dispositivos compatíveis de Windows
Porto externo do monitor	D-tipo WXGA de 15 pinos compatível para apoiar o monitor externo cliente-fornecido. Inclui o apoio para operação desktop prolongada com o segundo monitor.
Ônibus periférico	Padrão de LeCroy LBUS

Entrada auxiliar
Tipos do sinal	Para a entrada de disparador externo
Acoplamento	50 Ω: C.C.; 1 MΩ: C.A., C.C., TERRA
Tensão entrada máxima	50 Ω: 5 Vrms; 1 MΩ: 250 V (C.A. do pico < 10="" kHz="">

Saída auxiliar
Tipos do sinal	Selecione do calibrador, sinais de controle ou fora
Sinal de saída	500 onda quadrada de Hz-5 megahertz ou nível da C.C.; 0,0 a 500 milivolt em 50 Ω (0-1 V em 1 MΩ)
Sinais de controle	O disparador permitiu, disparador para fora, estado da passagem/falha, fora
Tipo do conector	BNC, situado na parte dianteira

Instalação automática
Auto instalação	Ajusta automaticamente o timebase, o disparador, e a sensibilidade para indicar uma vasta gama de sinais repetitivos
Escala vertical do achado	Ajusta automaticamente a sensibilidade e o offset verticais para que o canal selecionado indique uma forma de onda com o alcance dinâmico máximo

General
Auto calibração	Ensures especificou a C.C. e a precisão cronometrando é mantida para um mínimo de 1 ano.

Pontas de prova
Pontas de prova	Qty. (pontas de prova 4) ÷10 passivas
Sistema da ponta de prova	Probus e ProLink. Automaticamente detecta e apoia uma variedade de pontas de prova compatíveis
Fatores de escala	Selecionado automaticamente ou manualmente segundo a ponta de prova usada
Saída da calibração	Cal Output: 1kHz onda quadrada, 1Vp-p (típico), saída para sondar o gancho. Saída rápida da borda: 5MHz a onda quadrada, 350mVp-p (típico), tempo de elevação 50ps, saída ao conector de SMA, C.A. acoplou-se.

Exigências de poder
Tensão	100-240 VAC ±10% em 45-66 hertz; 100-120 VAC ±10% em 380-420 hertz; Seleção automática da tensão AC, categoria II da instalação
Consumo de potência máximo	975 COM 975 VA

Ambiental e segurança
Temperatura (se operar)	°C +5 ao °C +40 que inclui a movimentação de CD-RW/DVD-ROM
Temperatura (inoperante)	-20 °C ao °C +60
Umidade (se operar)	a humidade relativa de 5% a de 80% (não-condensação) um limite superior de até +31 °C. derates à humidade relativa de 50% (não-condensação) em +40 °C.
Umidade (inoperante)	humidade relativa de 5% a de 95% (não-condensação) como testado por MIL-PRF-28800F
Altura (se operar)	Até 10.000 ft. (3048 m) a ou abaixo do °C +25
Altura (inoperante)	Até 40.000 ft. (12.192 m)
Vibração aleatória (se operar)	0,5 grms 5 hertz a 500 hertz, 15 minutos em cada um de três machados ortogonais
Vibração aleatória (inoperante)	2,4 grms 5 hertz a 500 hertz, 15 minutos em cada um de três machados ortogonais
Choque funcional	pico de 20 g, meio seno, pulso de 11 Senhoras, os 3 choques (positivos e negativos) em cada um de três machados ortogonais, os 18 choques totais

Dimensões físicas
Dimensões (HWD)	14" H x 18,4 " W x 16" D (355 x 467 x 406 milímetros)
Peso	51,5 libras. (23,4 quilogramas)
Peso de envio	70,0 libras. (31,8 quilogramas)

FAQ:

1.Can você ordem do navio a Canadá ou a Austrália?

Sim, nós podemos. Nós enviamos ordens no mundo inteiro.

2. Que método da entrega você usa? e prazo de entrega?

Nós podemos enviar por EMS, DHL, Fedex, UPS, TNT com número de referência. O prazo de entrega usual é 4-7 dias úteis.

3. Que é seu termo do pagamento?

Pagamento de 100% T/T antes da expedição.

4. Como posso eu fazer alguma outra pergunta?

Você pode contactar-nos em linha ou deixar-nos mensagens abaixo.

Osciloscópio WaveMaster prático SDA820Zi-A de LeCroy 20GHz Digitas 0

Tag:

Analisador de espectro do RF

Analisador de espectro do sinal

Analisador de espectro ótico

Analisador de rede do vetor

gerador de sinal do rf

As comunicações do RF testam o grupo

Osciloscópio analógico-numérico

Fonte de alimentação variável da C.C. da C.A.

Medidor de poder do RF

Multi calibrador da função

Sistema de teste da compatibilidade eletrónica

Equipamento eletrônico do teste e de medida

Equipamento de teste da compatibilidade eletrónica

Sensor do poder do RF

Analisador de espectro do RF

Analisador de espectro do sinal

Analisador de espectro ótico

Analisador de rede do vetor

gerador de sinal do rf

As comunicações do RF testam o grupo

Osciloscópio analógico-numérico

Fonte de alimentação variável da C.C. da C.A.

Medidor de poder do RF

Multi calibrador da função

Sistema de teste da compatibilidade eletrónica

Equipamento eletrônico do teste e de medida

Equipamento de teste da compatibilidade eletrónica

Sensor do poder do RF

Detalhes dos produtos

Osciloscópio WaveMaster prático SDA820Zi-A de LeCroy 20GHz Digitas

Osciloscópio analógico-numérico de LeCroy

Osciloscópio analógico-numérico de SDA820Zi-A

Osciloscópio prático de LeCroy Digital

Gigahertz 4 CH de Tektronix LeCroy WaveMaster SDA820Zi-A 20

Descrição de Tektronix SDA820Zi-A

Sistema vertical

Sistema horizontal

Sistema da aquisição

Processamento da aquisição

Provocando o sistema

Disparadores básicos

Disparadores ESPERTOS

Disparadores ESPERTOS com tecnologia da exclusão

Provocação da cascata (sequência)

Provocação de série de alta velocidade do protocolo

Provocação de série de baixa velocidade do protocolo (opcional)

Disparador da medida

Exposição da forma de onda da cor

Memória interna da forma de onda

Segunda exposição integrada

Modo de vista rápido de LeCroy WaveStream™

Exposição análoga da persistência

Saída de alta velocidade do digitador (opção)

Processor/CPU

Traços da expansão do zumbido

Armazenamento da instalação

Relação

Entrada auxiliar

Saída auxiliar

Instalação automática

General

Pontas de prova

Exigências de poder

Ambiental e segurança

Dimensões físicas

Detalhes dos produtos

Analisador de espectro do RF

Analisador de espectro do sinal

Analisador de espectro ótico

Analisador de rede do vetor

gerador de sinal do rf

As comunicações do RF testam o grupo

Osciloscópio analógico-numérico

Fonte de alimentação variável da C.C. da C.A.

Medidor de poder do RF

Multi calibrador da função

Sistema de teste da compatibilidade eletrónica

Equipamento eletrônico do teste e de medida

Equipamento de teste da compatibilidade eletrónica

Sensor do poder do RF
