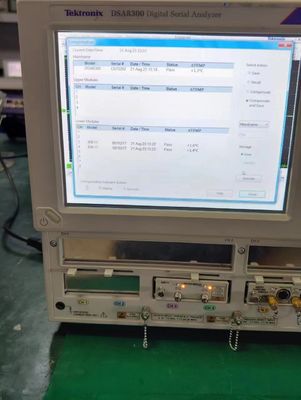

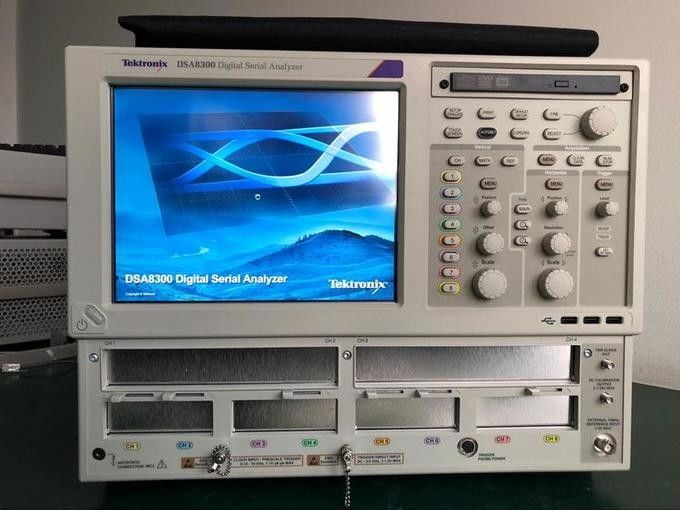

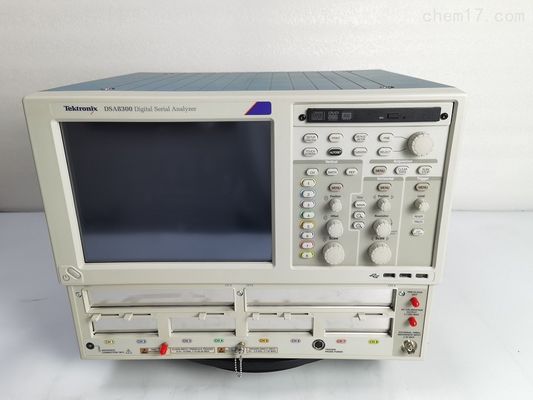

Osciloscópio Analisador Serial Digital Tektronix DSA8300 70 GHz

O DSA8300 é um Osciloscópio de Amostragem no Tempo Equivalente de última geração que oferece os recursos de medição e análise de maior fidelidade para aplicações de Análise de Sinal de Comunicações, Análise de Rede de Dados Seriais e Análise de Link de Dados Seriais.

• Jitter de base de tempo baixo:
  • 425 fs típicos em até 8 canais adquiridos simultaneamente
  • <100 fs em até 6 canais com o módulo de referência de fase 82A04B
• Maior resolução vertical do setor - 16 bits A/D
• Resolução elétrica: <20 µV LSB (para 1 V de alcance total)
• Resolução óptica de <20 nW para o 80C07B (1 mW de alcance total) a <0,6 µW para o 80C10C (30 mW de alcance total)
• Larguras de banda ópticas para >80 GHz
• Larguras de banda elétricas para >70 GHz
• Mais de 120 medições automatizadas para tipos de sinal NRZ, RZ e pulso
• Teste de máscara automatizado com mais de 80 máscaras padrão da indústria
• Análise complexa de jitter/ruído/BER/SER (80SJNB), suporte para medições complexas TDECQ 1, SNDR 2 (aplicações)

Uma ampla variedade de módulos ópticos, elétricos e acessórios suporta seus requisitos de teste específicos.

• Suporte a taxas de dados ópticos de 155 Mb/s a 10 Gb/s a 40 Gb/s a 100 Gb/s a PAM4 para 50G/100G/200G/400G
• Receptores de referência óptica (ORR) 1 suportam os requisitos especificados para testes de conformidade exigidos por padrões
• Alta sensibilidade óptica, baixo ruído e ampla faixa dinâmica permitem testes precisos de padrões de comunicações ópticas de curto alcance a longa distância
• Soluções de recuperação de clock totalmente calibradas - não há necessidade de calibrar manualmente para perdas de captação de dados
• Medições de taxa de extinção calibradas e medição de ER de correção variável garantem precisão e repetibilidade

• Amostradores elétricos de muito baixo ruído (280 μV a 20 GHz, 450 μV a 60 GHz, típicos)
• Larguras de banda selecionáveis permitem que o usuário troque a largura de banda e o ruído do amostrador para um desempenho ideal de aquisição de dados
• Amostradores remotos ou cabos de módulo extensor de amostragem compactos minimizam a degradação do sinal
• TDR integrado de alto desempenho (tempo de subida típico de 10 ps) suporta caracterização excepcional de descontinuidade de impedância

• Análise de jitter, ruído e BER de taxas de dados seriais NRZ PAM4 e PAM2 de alta velocidade de <1 GBd a 60 GBd
• Análise de sinais PAM4 com análise abrangente de jitter, ruído e BER para cada olho PAM individual
• A automação 100G-SR4/Transmitter and Dispersion Eye Closure (TDEC) fornece testes e depuração completos
• 80STDEC simplifica a medição de Transmitter and Dispersion Eye Closure (TDEC) de alto desempenho
• Teste de máscara automatizado com mais de 80 máscaras padrão da indústria
• Jitter, ruído, BER, teste de máscara e Análise de Link de Dados Seriais (SDLA) por meio de opções de software
• Análise TDR avançada, medições de parâmetros S, recursos de extração de modelo de simulação
• O Software de Análise de Fabricação Óptica 400G-M4 fornece análise de Transmitter and Dispersion Eye Closure Quaternary (TDECQ) Óptico

• Alta taxa de aquisição de amostras de até 200 kS/s por canal
• Interface programática eficiente (IEEE-488, Ethernet ou acesso ao processador local) permite alta vazão de teste

• Design/Verificação de componentes e sistemas de telecomunicações e datacom
• Fabricação/teste para conformidade ITU/ANSI/IEEE/SONET/SDH
• Medições TDR diferenciais verdadeiras de alto desempenho
• Caracterização de impedância e análise de rede para aplicações de dados seriais, incluindo parâmetros S
• Análise avançada de jitter, ruído, BER e SDLA
• Simulação de diagrama de canal e olho e modelagem baseada em medição

O Digital Serial Analyzer DSA8300 é a ferramenta mais versátil para desenvolver e testar comunicações, computadores e eletrônicos de consumo que usam transmissão de dados multi-gigabit. Ele é usado para caracterização de transmissor óptico e elétrico, bem como verificação de conformidade para dispositivos, módulos e sistemas usados nesses produtos.

O DSA8300 é adequado para caracterização de caminho de sinal elétrico, seja para pacotes, PCBs ou cabos elétricos. Com largura de banda excepcional, fidelidade de sinal e a arquitetura modular mais extensível, o DSA8300 oferece o TDR de maior desempenho e análise de interconexão, a análise mais precisa de imperfeições de sinal e cálculos de BER para a tecnologia de dados seriais atual e emergente.
