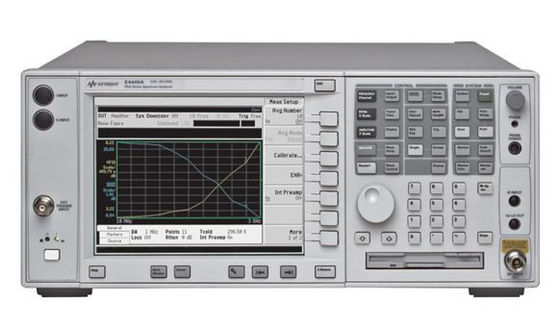

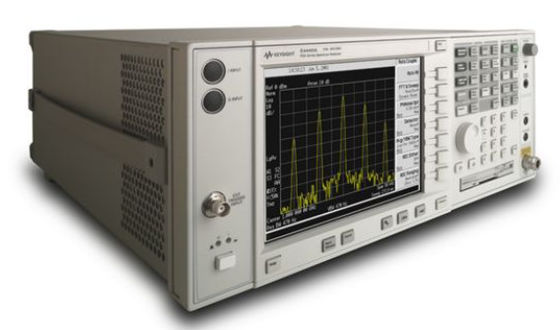

Analisador de Espectro de Alto Desempenho PSA

Medição e monitorização de sinais complexos de RF e microondas até 26,5 GHz.

• Performance típica @ 1GHz: Intervalo dinâmico (-155 dBm DANL, +19 dBm TOI, -118 dBc/Hz ruído de fase a 10 kHz de desvio; Precisão (±0,19 dB precisão de amplitude absoluta, ±0,11 dB resposta de frequência
• Largura de banda de análise de 40 ou 80 MHz para captura e medição de sinais complexos.
• Plataforma flexível com 16 personalidades de medição integradas opcionais e fáceis de usar

A poupança de E4440A usados de qualidade superior, renovados, calibrados, certificados e com garantia de funcionar com precisão, sem preocupações.Compre com facilidade sabendo que a sua garantia completa é garantida pelo nosso departamento de engenharia de reparação interna .

A E4440A é o padrão de laboratório preferido por técnicos profissionais em todo o mundo.É um ótimo analisador de espectro e muito mais.A partir de um excelente pedigree de campeões Agilent, esta unidade tem uma personalidade que pode até mesmo emular a herança clássica do 8902A.

O E4440A é um membro distinto da família PSA - Performance Series Analyzer.Pode medir velocidades de varredura lentas para obter sinais intermitentes. As velocidades de varredura de banda zero variam de 1 μs a 6000 segundos. Para períodos superiores a 10 Hz, as velocidades de varredura variam de 2 ms a 2000 segundos.e outros sinais externosO gatilho pode ser atrasado 500 ms.

O processamento de sinal digital oferece uma precisão de amplitude absoluta de 0,35 dB em comparação com os 1,5 dB comuns de máquinas menores e uma boa linearidade de 0,2 dB em uma faixa de 100 dB.Elimina a maioria dos erros de fidelidade de log (0.2 dB no total), menos erros de comutação de largura de banda (0,05 dB), e nunca mais ser incomodado por erros de ganho de IF (0 dB).

Os engenheiros elétricos de telecomunicações celulares gostam de fazer medições de potência de canais adjacentes dentro de uma faixa dinâmica livre de distorções de 113 dB.

Encontrar sinais ocultos de baixo nível com as suas capacidades de ruído de fase incríveis em modo perto a menos de 30 kHz ou usar o modo automático acima de 30 kHz para obter a velocidade certa.

Medidas mais claras vêm com a sua largura de banda de 160 resolução desfrutar de gama dinâmica utilizável superior com um atenuador de passo de 2 dB e equilibrar o ruído de fase perto ou longe.

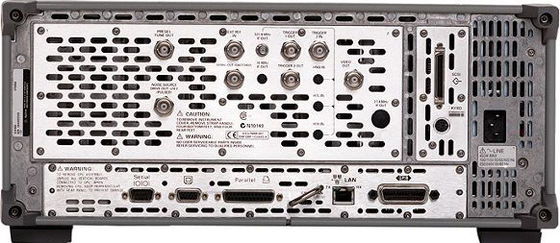

Conectar-se ao E4440A é fácil. LANs para transferência de dados - nenhum problema. PCL3 e PCL5 - pedaço de bolo. Captura de tela e dados é fácil com aplicativos da Microsoft.O Agilent VEE é acessado rapidamente com drivers plug-and-playSuporta até impressoras usando uma porta paralela.

O LabView e o LabWindows tornam a análise fácil. MATLAB é a sua ferramenta geral de análise de dados e automação de medições.PowerSuite significa que você pressionar um botão e um mundo de medição abre para a análise de potência multi-portador, potência do canal, potência do canal adjacente, distorção harmónica, intermod (TOI), potência de explosão e emissões espúrias.

E4440A Lista de opções:
015 Kit de acessórios de medição de perda de retorno de 6 GHz
033 Kit de acessórios para conectores de receptor de medição
0B0 Não incluído
0B1 Conjunto manual extra
107 Entrada de áudio 100 kOhm
110 RF/uW pré-amplificador interno
111 Interface de E/S do lado do dispositivo USB
Memória de utilizador de 115 512 MB
117 Esvaziamento de memória seguro
122 Opção de banda larga de 80 MHz
123 Desvio do pré-selector MW comutável
124 Saída de vídeo no eixo Y
Digitalizador de largura de banda 140 40 MHZ
1 cm Kit de montagem
1CN Kit de manuseio
1CP Conjunto de montagem e manuseio
1CR Conjunto de deslizamento
1DS Pré-amplificador interno
202 GSM w/EDGE Personalidade de medição
204 1xEV-DO Medida Personalidade
210 HSDPA mensuração da personalidade
211 Personalidade de medição TD-SCDMA
212 TD-SCDMA Análise de modulação Mensuração da personalidade
213 HSDPA/8PSK para TD-SCDMA Modulação Análise de Medição de Personalidade
214 1XEV-DV medida de personalidade
215 Controle de fontes externas Personalidade de medição
217 Medição da personalidade WLAN
219 Personalidade de medição do ruído
226 Personalidade da medição do ruído de fase
230 Software de controlo remoto web Benchlink
233 N5530S Software e licença de receptor de medição
235 Digitalizador de 80 MHz Assistente de calibração externa e licença
239 N9039A Controle do filtro de RF
23A Acionamento AM/FM/PM do receptor de medição
23B Filtro CCITT para medições de áudio
Análise de modulação digital flexível
266 HP8568/8566B Código de compatibilidade
511 Sem hardware de demodulação digital
516 40 MHz BW IF de saída - banda baixa
517 Boris DIF --com opção 122 ou 124
518 Natasha DIF -- não escolher 122 ou 124
520 Cabo de desvio do pré-selector - sem HNQ opt
521 STD WB Analog IF board
524 Cartão de interface SCSI e painel de vestimenta
627 Requerido para todas as opções, exceto HT1
628 Requerido para todas as opções exceto 111
630 Requerido para a opção 110 sem 123
631 Requerido para 123 sem 110
632 Requerido para a opção 110 com 123
633 Requerido para todas as opções, exceto HS1, HS7 e HT1

(Agilent agora é Keysight)

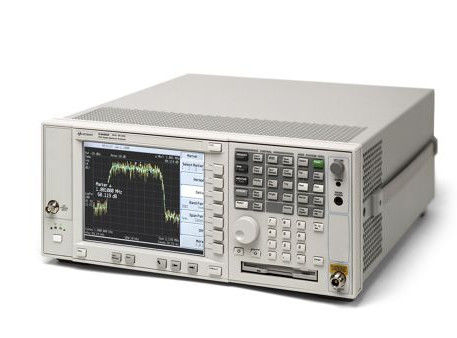

E4440A Analisador de espectro PSA: frequência 26,5 GHz, largura de banda de análise 80 MHz.
