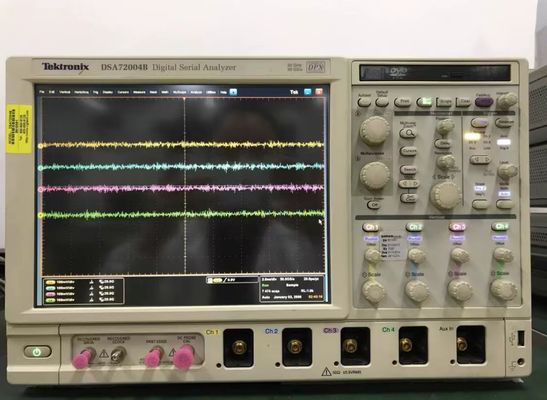

O osciloscópio Tektronix DSA72004 oferece um desempenho excepcional de aquisição de sinal e capacidade de análise.Descubra seus sinais reais e capture mais detalhes do sinal com a maior capacidade de captura de forma de onda do setorAutomatizar a configuração, aquisição e análise de sinais de dados em série de alta velocidade com um conjunto de ferramentas projetado para fornecer um design e testes de conformidade mais rápidos.

O DSA72004 apresenta um desempenho excepcional na aquisição e análise de sinais, simplicidade operacional e ferramentas de depuração inigualáveis para ajudar a acelerar as suas tarefas diárias.Uma combinação de uma tela enorme e uma interface intuitiva de utilizador proporciona ao utilizador um fácil acesso à quantidade máxima de informação.

As características e benefícios do osciloscópio Tektronix DSA72004 incluem:

• Largura de banda de 20 GHz em todos os quatro canais simultaneamente
• Taxa de amostragem em tempo real até 50 GS/s
• Até 200 msamplas de comprimento de registro com recurso MultiView ZoomTM para navegação rápida
• Taxa de captura de forma de onda mais rápida com > 300 000 wfm/s Máximo por canal
• Analisador digital em série integrado com configuração dedicada para a concepção em série de alta velocidade e testes de conformidade
• Ampliada largura de banda para a ponta da sonda estendida para suportar vários passos de largura de banda para integridade avançada do sinal
• Pinpoint® Triggering com mais de 1400 combinações para resolver praticamente qualquer situação de desencadeamento
• Trigger de padrão serial único até 3,125 Gb/s e 8b/10b Protocolo padrão Trigger para isolamento de efeitos dependentes de padrão e NRZ Serial Test Pattern Triggering até 6,25 Gb/s
• Análise e conformidade de dados em série para PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0
• Mais popular Jitter e medição e análise de tempo Pacote de pesquisa e marcação de eventos para facilitar a compreensão das relações de eventos
• Windows personalizados MyScope® e menus de clique direito do mouse para eficiência excepcional
• OpenChoice® Software com Microsoft Windows XP OS permite rede integrada e análise estendida

Aplicações:

• Verificação do projeto, incluindo a integridade do sinal, o jitter e a análise do tempo
• Caracterização do projeto para projetos sofisticados de alta velocidade
• Testes de certificação de fluxos de dados em série para normas industriais
• Análise e depuração do bus de memória
• Verificação da ligação do protótipo e da fonte de alimentação
• Pesquisa e investigação de fenômenos transitórios
• Ensaios de produção de sistemas complexos
• Análise espectral de sinais RF transitórios ou de largura de banda
