A série DPO/DSA/MSO70000 é o osciloscópio de desempenho em tempo real mais preciso do mercado.Descobrir informações críticas de sinal com uma largura de banda de sistema de 4 canais de 20 GHz combinada com a maior capacidade de captura de forma de onda do setor para baixo ruídoCaptura com precisão utilizando o único desencadeador de padrão serial baseado em hardware disponível para taxas de dados de até 6,25 Gb/s.Aumentar a visibilidade do sistema utilizando os modelos MSO70000 que incluem 16 canais lógicos com uma resolução de tempo de 80 psec muito precisaJuntos, são os osciloscópios em tempo real mais poderosos e precisos do mercado.permitindo-lhe fazer as medições mais desafiadoras com a confiança que só obtém de um osciloscópio Tektronix.

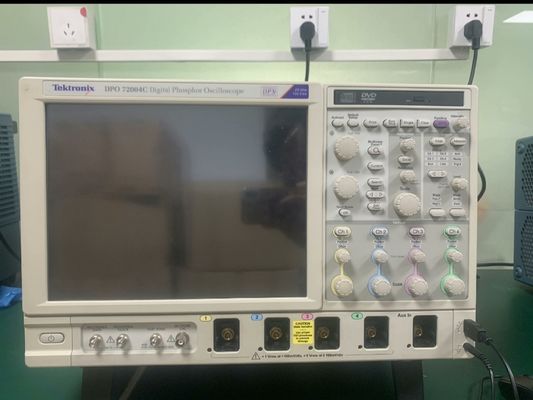

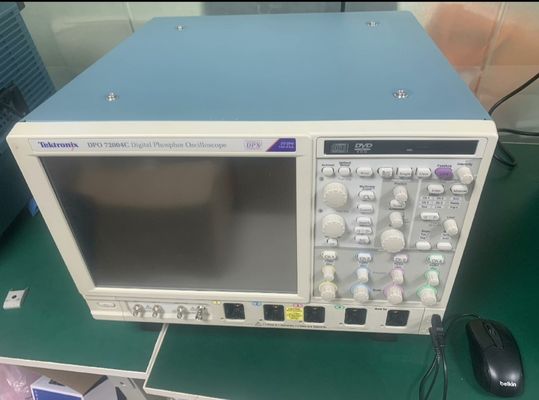

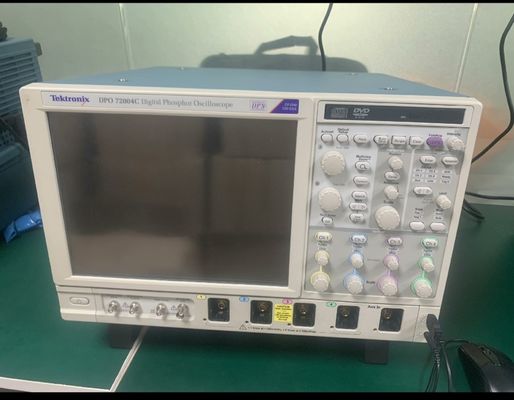

Características e especificações do Tektronix DPO72004C inclui:

• Até 33 GHz largura de banda analógica e tempo de elevação tão rápido quanto 9 ps. Permite a medição nos mais recentes padrões de série de alta velocidade
• True 33 GHz Real-time Analogue Bandwidth em 2 canais com modelos de 33 GHz
• Taxa de amostragem e resolução de tempo líder na indústria 100 GS/s em 2 canais (modelos 33, 25, 23, 20, 16 e 12,5 GHz)
• Four-channel Simultaneous Performance Up to 23 GHz Bandwidth Up to 50 GS/s Real-time Sample Rate Up to 500 Megasample Record Length with MultiView Zoom™ for quick navigation Fastest Waveform Capture Rate with >300,000 wfms/s no máximo por canal
• 16 canais lógicos com 80 ps Resolução de tempo para depuração de sinais digitais e analógicos (só série MSO70000)
• Capacidade única iCapture® permite visualizar características analógicas de canais digitais com conexão de sonda única
• 6.25 Gb/s Trigger Serial em tempo real Asegura a activação na primeira instância de um padrão NRZ ou 8b/10b especificado para permitir o isolamento de efeitos dependentes de padrão
• Suporte de aplicações para padrões industriais em série de alta velocidade, RF de banda larga, fontes de alimentação e memória
• Integridade superior do sinal e excelente relação sinal-ruído observe a representação mais verdadeira da sua forma de onda
• Pinpoint® desencadeamento
• Visual Trigger
• Busca e Marque
• Opções de Análise Serial Automática para PCI Express, dados em série codificados 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B e MIPI® D-PHY e M-PHY
• Sistema de sondagem P7600 e P7500 TriModeTM “ Conectividade de sinal perfeitamente combinada

Lista de opções
