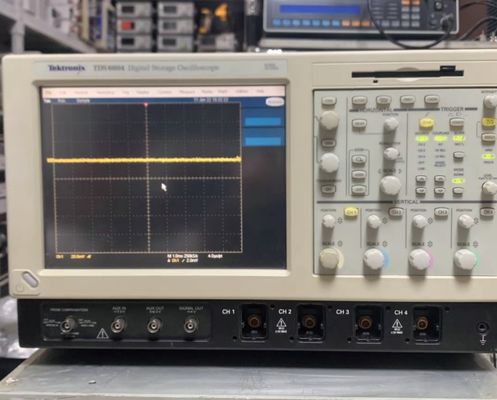

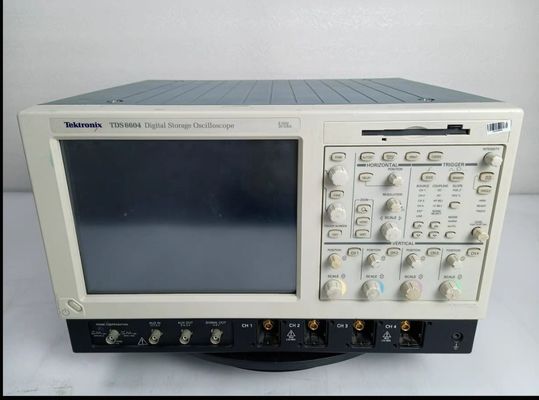

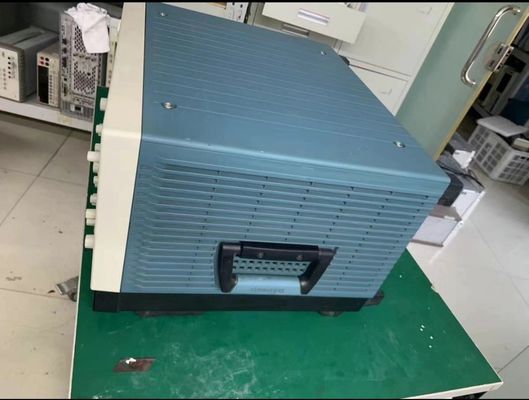

O osciloscópio TDS6604 é uma solução de alto desempenho para verificação, depuração e caracterização de projetos eletrónicos sofisticados.facilidade de operação e conectividade aberta ao ambiente de projeto;Os controles clássicos de estilo analógico, um grande e sensível ao toque e menus gráficos proporcionam um controlo intuitivo.O acesso aberto ao sistema operacional Windows permite uma personalização e extensão sem precedentes.

Com largura de banda de 6 GHz e taxa de amostragem de 20 GS/s em 2 canais ou taxa de amostragem de 10 GS/s em 4 canais simultaneamente, o TDS6604 fornece medições de integridade do sinal inigualáveis.Análise de jitter de alto desempenho até 1.5 psRMS é alcançado através de desempenho excepcional de disparador e de aquisição e de software aplicado.

As soluções de acesso ao sinal de largura de banda alta TDS6604 incluem as sondas P7260 6 GHz e as sondas diferenciais P7330 3,5 GHz.Os pequenos fatores de forma e uma ampla gama de acessórios de ponta garantem a eficáciaAlém disso, o TDS6604 inclui o sistema de interconexão de sinais TekConnect.Esta interface substitui os conectores de entrada BNC tradicionais por uma interface de bloqueio positivo conveniente adequada para larguras de banda do sistema mais altasAs sondas da série P7000 são diretamente compatíveis com o TekConnect, juntamente com adaptadores que fornecem ligações de entrada SMA, BNC, N e 1 Megohm BNC.

Características:

• Largura de banda de 6 GHz para capturar os sinais mais rápidos em projetos digitais de ponta
• 20 GS/s Taxa de amostragem em 1 ou 2 canais
• 10 GS/s taxa de amostragem em 3 ou 4 canais
• Medidas de jitter até 1,5 psRMS
• Análise e funcionalidade de conectividade
• Interface gráfica do utilizador
• Controle através de controles directos clássicos, ecrã de cores sensível ao toque ou mouse
• Ambiente de Windows aberto
• Rede integrada
