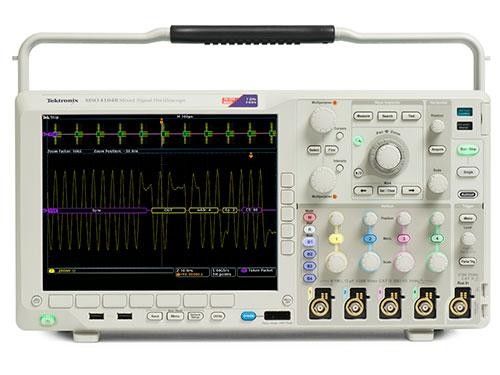

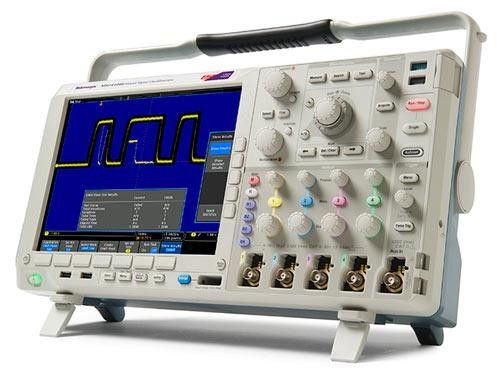

• 500 MHz
• Osciloscópio de fósforo digital de 4 canais
• 2.5 taxa de amostragem GS/s em todos os canais
• Comprimento de gravação de 20 megapontos em todos os canais
• > 50 000 wfm/s Taxa máxima de captura da forma de onda
• Controles do Inspector de Ondas para uma eficiência sem precedentes na análise da forma de onda
• Opções de desencadeamento automático em série, decodificação e pesquisa para I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 e I2S/LJ/RJ/TDM
• 10.4" XGA Display a cores
• Apenas 5,8 "de profundidade e 11 libras
• Portas de host e dispositivo USB para armazenamento, impressão e conectividade
• sondas padrão de tensão passiva com carga capacitiva inferior a 4 pF e largura de banda analógica de 500 MHz

Ferramentas ricas em recursos para depuração de designs de sinal misturados

• Com o osciloscópio de sinal misto DPO4054B, pode analisar até 20 sinais analógicos e digitais com um único instrumento para encontrar e diagnosticar rapidamente problemas em projetos complexos.A sua largura de banda de 500 MHz e um mínimo de 5x de sobre amostragem em todos os canais garantem-lhe o desempenho que precisa para ver detalhes de sinal em rápida mudançaPara capturar longas janelas de atividade de sinal, mantendo uma resolução de tempo fina, o DPO4054B oferece um comprimento de registro profundo de 20M pontos padrão em todos os canais.

- Não.Inspector de ondas Navegação e Pesquisa

• O DPO4054B permite-lhe encontrar o seu evento em segundos com o Wave Inspector.A melhor ferramenta da indústria para navegação e pesquisaCom controles de Wave Inspector para navegação rápida de forma de onda, análise automática de barramento serial e paralelo, teste de limite e máscara,e análise automática de potência O osciloscópio DPO4054B da Tektronix fornece as ferramentas ricas em recursos que você precisa para simplificar e acelerar o depuração de seu design complexo.

Características abrangentes acelerar cada fase de depuração

O DPO4054B oferece um conjunto robusto de recursos para acelerar todas as etapas da depuração do seu projeto, desde a rápida descoberta de uma anomalia e captura dela,para pesquisar o seu registro de forma de onda para o evento e analisar as suas características e comportamento do seu dispositivo.

Tecnologia digital do fósforo

A tecnologia de fósforo digital do DPO4054B proporciona uma visão rápida do funcionamento real do seu dispositivo.000 wfm/s ¢ dá-lhe uma alta probabilidade de ver rapidamente os problemas raros comuns nos sistemas digitaisAs formas de onda são sobrepostas umas às outras e os pontos de forma de onda que ocorrem com mais frequência são intensificados.Isto destaca rapidamente os acontecimentos que ao longo do tempo ocorrem mais frequentemente ou, no caso de anomalias pouco frequentes, ocorrem com menos frequência.

Sondagem de alta velocidade precisa

As sondas TPP0500, incluídas em série com todos os osciloscópios DPO4054B, fornecem 500 MHz de largura de banda analógica e menos de 4 pF de carga capacitiva.A carga capacitiva extremamente baixa minimiza os efeitos adversos nos seus circuitos e é mais tolerante de cabos de terra mais longosE, como a largura de banda da sonda corresponde à largura de banda do seu osciloscópio, você pode ver os componentes de alta frequência no seu sinal que é crítico para aplicações de alta velocidade.uma das sondas de tensão passiva da série TPPO sistema de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas de detecção de ondas.

Triggeramento e análise em série (facultativo)

Em um bus serial, um único sinal geralmente inclui endereço, controle, dados e informações de relógio.O DPO4054B oferece um conjunto robusto de ferramentas para depuração de ônibus sérios com gatilho automático, decodificar e procurar por I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 e I2S/LJ/RJ/TDM.

Análise de potência (facultativo)

As ferramentas de análise de potência opcionais da série MSO/DPO4000B simplificam consideravelmente estas tarefas, permitindo uma análise rápida e precisa da qualidade da potência, das perdas de comutação, dos harmônicos, da área de funcionamento segura (SOA),modulação, ondulação e taxa de eliminação (di/dt, dv/dt).

Ensaios de limite/máscara (facultativo)

O DPO4054B oferece capacidade de teste de limite e máscara útil para monitoramento de sinal a longo prazo, caracterização de sinais durante o projeto ou teste em uma linha de produção.São fornecidos um conjunto robusto de normas de telecomunicações e informáticaAlém disso, máscaras personalizadas podem ser criadas e usadas para caracterizar sinais.

Interface da sonda TekVPI

A interface da sonda TekVPI define o padrão de facilidade de uso na sondagem.Indicadores e controles de estado das sondas TekVPIEste botão abre um menu de sonda no ecrã do osciloscópio com todas as configurações e controles relevantes para a sonda.A interface TekVPI permite a fixação direta de sondas de corrente sem exigir uma fonte de alimentação separadaAs sondas TekVPI podem ser controladas remotamente através de USB, GPIB ou LAN, permitindo soluções mais versáteis em ambientes ATE.

O DPO4054B inclui:

Uma sonda de tensão passiva TPP0500 (500 MHz, 10X, 3,9 pF) por canal analógico, capa frontal (200-5130-xx), manual do utilizador (071-2810-xx), CD de documentação (063-4300-xx), OpenChoice® Desktop Software,NI LabVIEW SignalExpress Tektronix Edição SoftwareOs certificados de calibração documentam a rastreabilidade das medições para o Instituto Nacional de Metrologia. O Sistema de Qualidade em que este produto é fabricado é ISO9001 registrado.Saco de acessórios (016-2029-xx) e garantia de três anos.

Lista de opções
