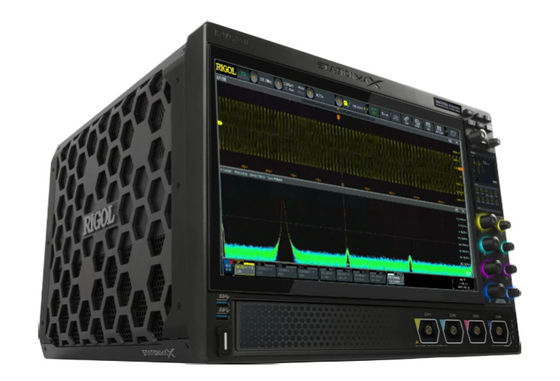

Osciloscópio digital da série RIGOL DS70000 com análise de espectro em tempo real a 5 GHz

Descrição doSérie RIGOL DS70000(DS70304 DS70504)Osciloscópio digital 5 GHz,4 canais

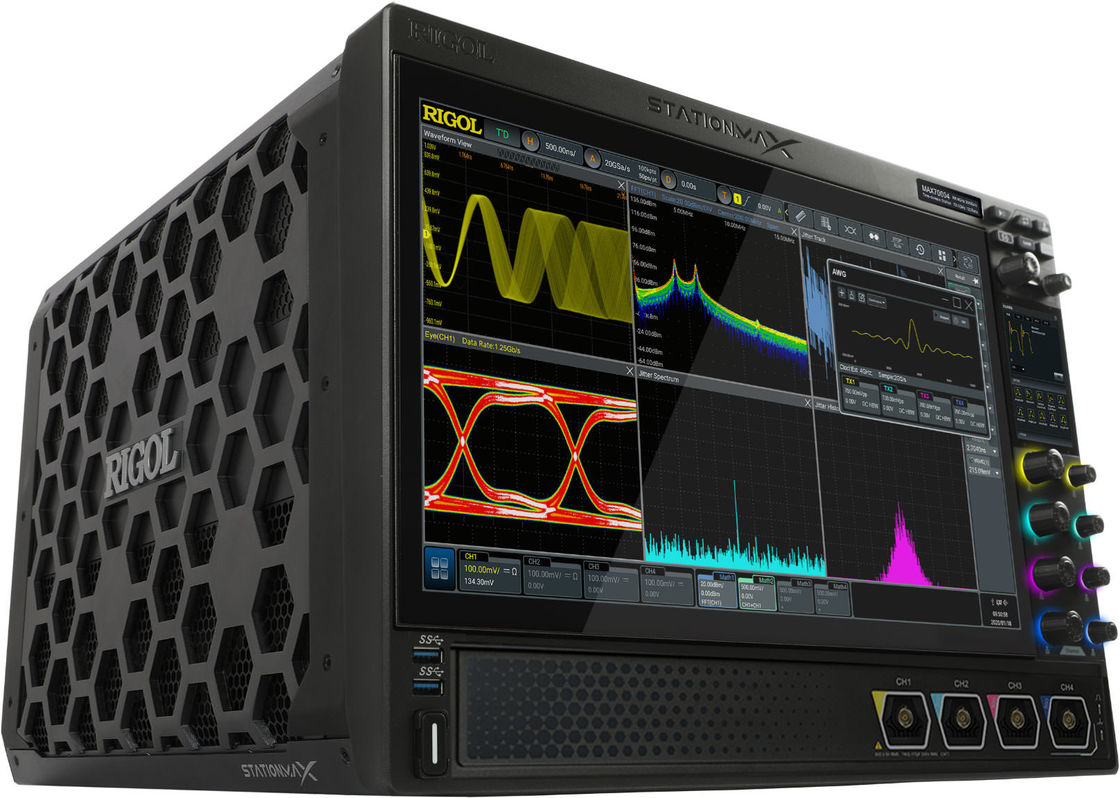

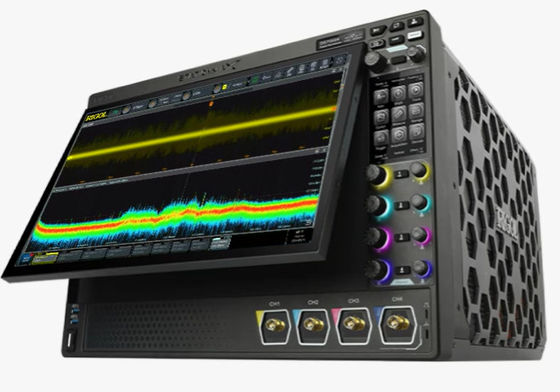

O osciloscópio digital da série RIGOL DS70000 adota o chipset "Phoenix" da RIGOL, oferecendo excelente desempenho com uma taxa de amostragem máxima de 20 GSa/s, largura de banda de 5 GHz.A nova plataforma técnica UltraVison III da RIGOL garante as especificações para atingir o nível mais avançado da indústria, com a taxa de captura de até milhões de formas de onda por segundo, 2 Gpts de profundidade de memória, 8-16 bits de resolução ajustável, e 10.000 FFTs/s. Além das especificações de hardware melhoradas,O osciloscópio digital da série DS70000 possui umEcrã multi-touch capacitivo HD de 0,6 polegadas equipado com uma inclinação de ecrã com um botão controlado eletronicamente para visualização, análise e resultados do sinal; um 3.Pequena tela de 5 polegadas com função personalizada e menu de atalho; e outros desenhos fáceis de usar, proporcionando aos utilizadores uma experiência de interface homem-máquina extraordinária.

Características doRIGOL DS70000 série (DS70304 DS70504) Osciloscópio digital 5 GHz,4 canais

• Largura de banda do canal analógico: 5 GHz, 4 canais analógicos e 1 canal EXT

•Intervalo de sensibilidade vertical: 1 mV/div~10 V/div (1 MΩ), 1 mV/div~1 V/div (50 Ω)

• Profundidade máxima da memória: 2 Gpts

• Taxa de captura da forma de onda > 1,000,000 wfms/s

•Integra 5 instrumentos independentes em 1, incluindo osciloscópio digital, analisador de espectro em tempo real (opcional), voltímetro digital, contador de frequência de 8 dígitos e totalizador,e analisador de protocolo (opcional)

• Intervalo de base de tempo: 50 ps/div~1000 s/div • Até 2,000, 000 quadros de hardware em tempo real e funções de gravação e reprodução de formas de onda ininterruptas

•Sonda de diferencial ativo de gama alta de 7 GHz PVA8700 (opcional)

• Funções padrão do gatilho: gatilho de borda, gatilho de pulso, gatilho de inclinação, gatilho de vídeo, gatilho de padrão, gatilho de duração, gatilho de tempo limite, gatilho de execução, gatilho de janela, gatilho de atraso,Configuração / Segure o gatilho, Nth Edge trigger, RS232, I2C, SPI, CAN, FlexRay, LIN, I2S e MIL-STD-1553

• Uma variedade de funções de decodificação serial (opcional): RS232, I2C, SPI, CAN, FlexRay, LIN, I2S, MILSTD-1553 e CAN-FD; suportando 4 canais de decodificação • Medição automática de 41 parâmetros de forma de onda;Função de medição de hardware de memória completa •Ecrã multi-touch HD capacitivo de 15,6' equipado com uma inclinação de um botão controlada eletronicamente para visualização, análise e resultados de sinais; ecrã multi-janela dividido

• Diagrama ocular e análise do jitter (opcional) • Plataforma técnica única UltraVision III

• Interfaces múltiplas disponíveis: USB HOST&DEVICE, LAN ((LXI), HDMI, AUX OUT; Suporte ao controlo web

•Taxa máxima de amostragem em tempo real: 20 GSa/s

• O botão de comando do codificador fotoelétrico prolonga a sua vida útil, garantindo mais de 100 000 vezes de pressão e 1 milhão de vezes de rotação;Melhorando consideravelmente a sua vida útil

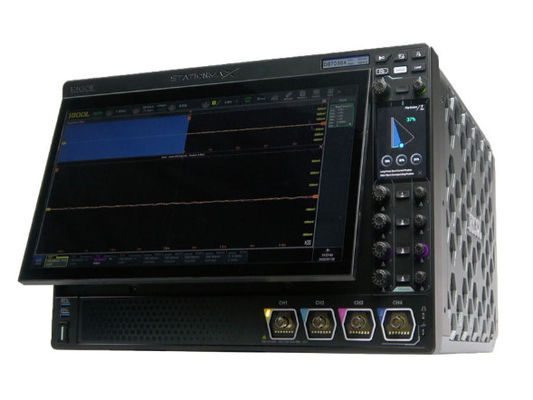

• Secundário 3.A tela sensível ao toque de 5 polegadas separa menus e funções de sinais e análise com uma função personalizada e um menu de atalhos • Exibição eletrônica do rótulo do modelo e dos principais parâmetros do produto, com duração de até 20 anos, e capaz de ser atualizado quando qualquer opção é atualizada

• Suporte à atualização da versão online

•Uma variedade de operações matemáticas: A + B, A-B, A × B, A / B, FFT, A & B, A ≠ B, A ^ B, !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, análise FFT avançada incorporada e função de pesquisa de pico

DS70000 Osciloscópios oferecem novos níveis de desempenho e capacidade para enfrentar desafios de projeto exigentes(DS70304 DS70504)

Uma visão geral dos produtos da série média e alta da RIGOL(DS70304 DS70504)

Informações de pedido deRIGOL DS70000 (DS70304 DS70504)

Modelo

Acessórios padrão

Opção de atualização

Análise do Espectro em Tempo Real (RTSA)

Software de ensaio prévio de conformidade

Opção de aplicação da medição

Opção de Análise de Protocolo Serial
