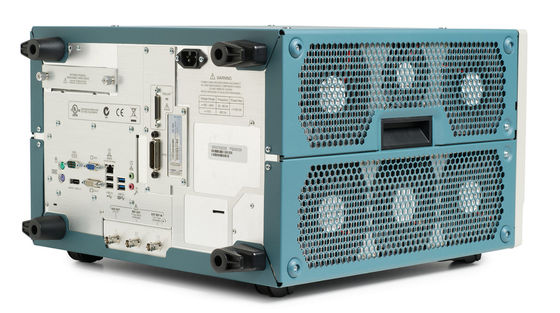

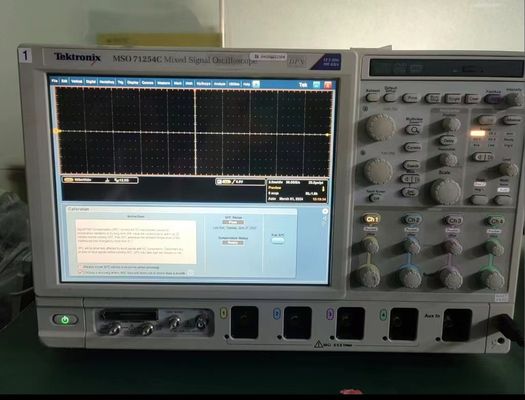

Tektronix MSO71254C Osciloscópio de sinal misto 4 16 Canal 12,5 GHz 50 GSs Série MSO70000C

Name: Tektronix MSO71254C Osciloscópio de sinal misto 4 16 Canal 12,5 GHz 50 GSs Série MSO70000C
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: MSO71254C
Availability: InStock

Nome da marca:	Tektronix
Número do modelo:	MSO71254C
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Estados Unidos

Certificação:

ISO17025

Nome do produto:

Osciloscópio de Alta Definição

CONDIÇÃO:

Pré-propriedade

Funções:

Testado em condições de trabalho perfeitas

Calibração:

Contacte-nos

Largura de banda:

12.5 GHz

Canais:

4 Ch

Taxa de amostragem:

100 GS/s

Tipo:

Signais mistos (MSO)

Habilidade da fonte:

Em existência

Destacar:

12Osciloscópio de sinal misto de 0

5 GHz

50 GSs Osciloscópio de sinal misto

Descrição do produto

Descrição do Tektronix MSO71254C

A série DPO/DSA/MSO70000 é o osciloscópio de desempenho em tempo real mais preciso do mercado.Descobrir informações críticas de sinal com uma largura de banda de sistema de 4 canais de 20 GHz combinada com a maior capacidade de captura de forma de onda do setor para baixo ruídoCaptura com precisão utilizando o único desencadeador de padrão serial baseado em hardware disponível para taxas de dados de até 6,25 Gb/s.Aumentar a visibilidade do sistema utilizando os modelos MSO70000 que incluem 16 canais lógicos com uma resolução de tempo de 80 psec muito precisaJuntos, são os osciloscópios em tempo real mais poderosos e precisos do mercado.permitindo-lhe fazer as medições mais desafiadoras com a confiança que só obtém de um osciloscópio Tektronix.

Principais especificações de desempenho

Até 33 GHz largura de banda analógica e tempo de elevação tão rápido quanto 9 ps. Permite a medição nos mais recentes padrões de série de alta velocidade
True 33 GHz Real-time Analog Bandwidth em 2 canais com modelos de 33 GHz
Taxa de amostragem e resolução de tempo líderes na indústria
- 100 GS/s em 2 canais (modelos de 33, 25, 23, 20, 16 e 12,5 GHz)
Performance simultânea de quatro canais
- Até 23 GHz largura de banda
- Taxa de amostragem em tempo real até 50 GS/s
- Até 500 Megasample Record Length com MultiView ZoomTM para navegação rápida
- Taxa de captura de forma de onda mais rápida com > 300 000 wfms/s no máximo por canal
16 canais lógicos com 80 ps Resolução de tempo para depuração de sinais digitais e analógicos (só série MSO70000DX)
Capacidade única iCapture® permite visualizar características analógicas de canais digitais com conexão de sonda única
6.25 Gb/s Trigger Serial em tempo real Asegura a activação na primeira instância de um padrão NRZ ou 8b/10b especificado para permitir o isolamento de efeitos dependentes de padrão
Suporte de aplicações para padrões industriais em série de alta velocidade, RF de banda larga, fontes de alimentação e memória Permite a certificação específica do padrão, automação de medição e facilidade de uso

Principais características

Em todos os quatro canais simultaneamente
2016, 12.5Modelos de largura de banda de 8, 6 e 4 GHz
Até 50 GS/s na taxa de amostragem em tempo real
Até 250 megasamplas de comprimento de registro com recurso MultiView ZoomTM para navegação rápida
Taxa de captura de forma de onda mais rápida com > 300 000 wfms/s Máximo por canal
Largura de banda ininterrupta até 20 GHz em todos os 4 canais permite a medição com base nos mais recentes padrões de série de alta velocidade
Integridade superior do sinal e excelente relação sinal-ruído Observe a representação mais verdadeira da sua forma de onda
Taxa de amostragem e resolução de tempo líderes no setor
100 GS/s em 2 canais (modelos de 20, 16 e 12,5 GHz)
16 canais lógicos com resolução de tempo de 80 ps para depuração de sinais digitais e analógicos (só série MSO70000)
Pinpoint® Triggering ️ Minimizar o tempo gasto tentando adquirir sinais de problema para resolução de problemas e tempo de depuração reduzido
6.25 Gb/s Trigger Serial em tempo real Asegura a activação na primeira instância de um padrão NRZ ou 8b/10b especificado para permitir o isolamento de efeitos dependentes de padrão
Busca e Marque
Sistema de sondagem P7500 TriModeTM ️ Conectividade de sinal perfeitamente combinada de 4 GHz a 20 GHz
Suporte de aplicações para padrões industriais em série de alta velocidade, RF, fontes de alimentação e memória Permite a certificação específica do padrão, automação de medição e facilidade de uso
P6780 e P6717 sondas lógicas de 17 canais de alto desempenho com largura de banda até 2,5 GHz para ligações a sinais digitais rápidos de hoje (só da série MSO70000)

Conectividade

Porta host USB 2.0 no painel frontal e no painel traseiro para armazenamento rápido e fácil de dados, impressão e conexão de um teclado USB
Porta Ethernet integrada de 10/100 para conexão de rede e porta Video Out para exportar a exibição do osciloscópio para um monitor ou projetor

Quando há muitas interfaces para verificar, o osciloscópio MSO71254C com 4 canais analógicos e 16 canais lógicos permite efetivas verificações de tempo de canal para canal.O sistema de aquisição digital do MSO71254C permite realizar medições precisas de tempo em até 20 canais simultaneamente.. Usando o multiplexador digital para analógico iCaptureTM, pode facilmente verificar as características analógicas de qualquer um dos 16 sinais conectados sem alterar sondas ou conexões.

Para verificar arquiteturas em série,O desencadeamento de padrões em série para fluxos de dados em série NRZ com recuperação de relógio embutida no osciloscópio MSO71254C permite correlacionar eventos em camadas físicas e de ligaçãoPara padrões de bitrate mais altos como o USB 3.0, o desencadeador e decodificador de padrão serial 8b/10b cobre taxas de dados de até 6,25 Gb/s.A facilidade de utilização e o desempenho de medição são fundamentais quando um grande número de medições deve ser realizado com um osciloscópio de desempenhoO Tektronix MSO71254C vem de série com a aplicação de medição DPOJET Advanced Jitter and Eye Diagram,fornecer as ferramentas necessárias para realizar rapidamente um grande volume de medições e recolher estatísticas.

Marca Tektronix
Largura de banda: 12,5 GHz
Canais analógicos: 4
Canais digitais: 16
Taxa de amostragem: 50 GS/s
Memória: 62 Mpts
Tipo de exibição: 12.1 Cor de cristal líquido
Tipo: OMS
Resolução: 8 bits
Série: Série MSO70000C
Tektronix MSO71254C Osciloscópio de sinal misto 4 16 Canal 12,5 GHz 50 GSs Série MSO70000C

Lista de opções

10XL	Comprimento alargado do recorde - 125 M/Ch
20XL	Comprimento alargado do disco - 250 M/Ch
210XL	Comprimento alargado do registo - 125 M/Ch para DSAs ou MSOs com opção DSAx
220XL	Duração alargada do registo - 250 M/Ch para DSAs ou MSOs com opção DSAx
25XL	Comprimento alargado do registo - 62,5 M/Ch para DSAs ou MSOs com opção DSAx
2XL	Comprimento alargado do recorde ¥ 31,25 M/Ch
5XL	Comprimento alargado do recorde 62,5 M/Ch
A0	América do Norte
A1	A União Europeia
A10	China
A11	Índia
A12	Brasil
A2	Reino Unido
A3	Austrália
A5	Suíça
A6	Japão
A99	Sem cabo de alimentação.
C3	Serviço de calibração 3 anos
C5	Serviço de calibração 5 anos
CP2	Software de ensaio de conformidade de pulso de telecomunicações ANSI/ITU
D-PHY	Solução de depuração, caracterização e ensaio de conformidade do transmissor MIPI D-PHY (requer DJA)
D1	Relatório de dados do calibrador
D3	Relatório de dados de calibração 3 anos (com opção C3)
D5	Relatório de dados de calibração 5 anos (com opção C5)
DDRA	Análise do Bus de Memória DDR (requer DJA)
DDU	Unidade de demonstração do distribuidor
DJA	Ferramentas de análise do jitter e dos olhos - Avançadas (DPOJET)
DJAH	DPOJET Análise do diagrama de jitter e olho (melhoramento para os modelos DPO70404 - DPO70804 ou MSO70404 - MSO70804)
DJAU	DPOJET Análise do diagrama de jitter e olho (melhoramento para os modelos DPO71254 - DPO72004 ou MSO71254 - MSO72004)
DP12	DisplayPort 1.2 Software de Automação de Teste de Fonte
DPHY	Solução de depuração, caracterização e ensaio de conformidade do transmissor MIPI D-PHY (requer DJA)
DSAH	Pacote de análise digital em série (actualização dos modelos DPO/MSO70404 - DPO/MSO70804)
DSAU	Fornecedores de sistemas de transmissão de dados
DSPT	DisplayPort Transmitter Compliance Test Software (requer DJA e opções de comprimento de registro: 5XL, 10XL ou 20 XL)
DVI	Teste de conformidade DVI
EQ	Equalização para atualizar de SLE opcional para SLA opcional
REDRT	Detector de taxa de erro de quadro e de bits para Stds em série de alta velocidade (requer opção ST6G)
ERRDTH	Detector de taxa de erro de quadros e bits (upgrade para modelos DPO70404 - DPO70804, DSA70404 - DSA70804 ou MSO70404 - MSO70804)
ERRDTU	Detector de taxa de erro de quadros e bits (upgrade para modelos DPO71254 - DPO72004, DSA71254 - DSA72004, ou MSO71254 - MSO72004)
ET3	Teste de conformidade Ethernet
FBD	Análise do autocarro de memória FB-DIMM (requer RTE)
G3	Plano de Cuidados de Ouro de Três Anos Inclui reparação acelerada de todas as falhas do produto, incluindo ESD e EOS, acesso a um produto emprestado durante a reparação ou troca avançada para reduzir o tempo de inatividade,acesso prioritário ao Suporte ao Cliente, entre outros
G5	O plano de manutenção de ouro de cinco anos inclui reparação acelerada de todas as falhas do produto, incluindo ESD e EOS, acesso a um produto emprestado durante a reparação ou troca avançada para reduzir o tempo de inatividade,acesso prioritário ao Suporte ao Cliente, entre outros
HT3	Teste de conformidade HDMI
HT3DS	HDMI Direct Synthesis para HDMI 1.4 (requer HT3)
IBA	Módulo de conformidade de banda infravermelha (requer RTE)
Se	Serviço de instalação de atualização
J2	TDSDDM2 Software de Análise de Discos
JA3	Medidas de Jitter e Timing - JIT 3 Avançado
L0	Manual em inglês
L1	Manual em francês
L10	Manual russo
L3	Manual alemão
L5	Manual japonês
L7	Manual Simples em Chinês
L8	Manual chinês padrão
L9	Manual coreano
L99	Não há manual
LT	Ensaios de limite de forma de onda
M-PHY	Solução de depuração, caracterização e teste de conformidade do transmissor MIPI M-PHY (requer DJA)
MHD	MHL Advanced Analysis and Compliance Software ((Needs Option Tek Exp, Option DJA e Option 2XL)
MPHY	Solução de depuração, caracterização e teste de conformidade do transmissor MIPI M-PHY (requer DJA)
MTH	Teste de máscara, incluindo recuperação de relógio de hardware
PCE	Medidas PCI Express (requer DJA ou RTE)
PCE3	PCI Express Essentials (requer DJA)
PTD	Protocolo de decodificação de sinais em série codificados por 8b/10b
PWR	Medição e análise da potência
R3	Serviço de reparação 3 anos (incluindo garantia)
R3DW	A cobertura de serviços de reparação é de 3 anos (incluindo o período de garantia do produto); o período de 3 anos começa no momento da compra do instrumento pelo cliente.
R5	Serviço de reparação 5 anos (incluindo garantia)
R5DW	A cobertura do serviço de reparação é de 5 anos (incluindo o período de garantia do produto); o período de 5 anos começa no momento da compra do instrumento pelo cliente.
RJUP	RJUP SOFTWARE BUNDLE-PROVIDES JIT3 E RTE apenas para fins com licenças DPOJET (opt DJA)
RTE	Observação em tempo real - Conformidade e análise dos dados em série
SLA	Análise de ligações de dados em série - Avançada (incluindo equalização)
SLE	Análise de ligações de dados em série - Elementos essenciais (sem equalização)
SR-COMP	Triggeramento e análise em série por computador (RS-232/422/485/UART)
SR-DPHY	MIPI D-PHY (DSI1 / CSI2) Análise em série
SR-EMBD	Incorporação e análise de disparos em série (I2C, SPI)
SR-USB	Triggeramento e Análise Serial do USB
SRCOMP	Triggeramento e análise em série por computador (RS-232/422/485/UART)
SRCUST	Kit de análise serial personalizado para desenvolvedores
SRDPHY	MIPI D-PHY (DSI1 / CSI2) Análise em série
SREMBD	Incorporação e análise de disparos em série (I2C, SPI)
RRR	Triggeramento e Análise Serial do USB
SSD	Disco extra removível - unidade de estado sólido (instalável pelo cliente)
SST	Modulo de conformidade SAS e Serial ATA (requer RTE)
ST6G	8b/10b Ativador e Decodificador de Protocolo Serial até 6,25 Gb/s
SVE	SignalVu Essentials - Software de análise de sinal vetorial para osciloscópios
SVEH	SignalVuTMEssentials Software de Análise de Sinais Vetoriais
A UES	SignalVuTMEssentials Software de Análise de Sinais Vetoriais
SVM	Análise de modulação digital de propósito geral.
SVO	Análise flexível da OFDM, requer SVE opcional
SVP	Análise avançada do sinal (incluindo medições de pulso), requer SVE opcional
SVT	Requer SVE opcional.
USB	Teste de conformidade USB 2.0
USB3	USB 3.0 Essentials (requer DJA)
UWB	Análise de banda ultra larga
EFP	Trigger visual e pesquisa
MNV	TDSVNM CAN e LIN Timing and Protocol Decode (Triggering não incluído)
XL010	Configuração padrão para configuração opção 10XL
XL02	Configuração padrão para configuração opção 2XL
XL020	Configuração padrão para a configuração opcional 20XL
XL05	Configuração padrão para configuração opção 5XL

Perguntas frequentes:

1- Pode enviar o pedido para o Canadá ou Austrália?

Sim, podemos. Enviamos encomendas para todo o mundo.

2- Que método de entrega usam e tempo de entrega?

Podemos enviar por EMS, DHL, FedEx, UPS, TNT com número de rastreamento.

3Qual é o seu prazo de pagamento?

Pagamento 100% T/T antes do envio.

4Como posso fazer outra pergunta?

Pode contactar-nos online ou deixar mensagens abaixo.
