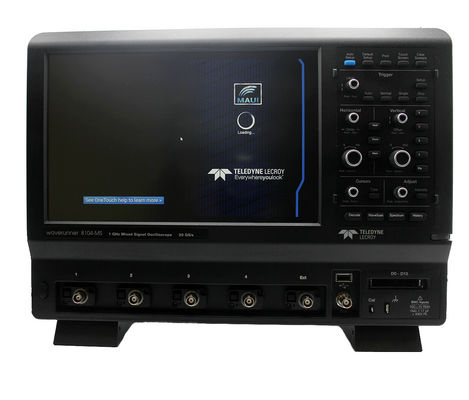

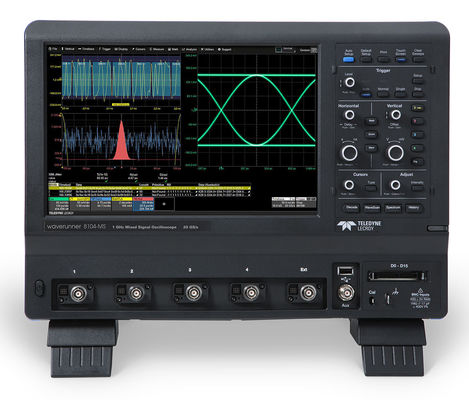

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO com 12,1′′ WXGA Color Display

Name: Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO com 12,1′′ WXGA Color Display
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: WR8104
Availability: InStock

Nome da marca:	Teledyne LeCroy
Número do modelo:	WR8104
MOQ:	1 conjunto
preço:	Negociável
Tempo de entrega:	1~3 dias de trabalho
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Estados Unidos

Certificação:

ISO17025

Largura de banda analógica (máximo):

1 gigahertz

Largura de banda analógica @ 50 Ω (-3 dB) (entrada ProBus):

1 GHz (≥ 2 mV/div)

Largura de banda analógica @ 1 MΩ (-3 dB) (entrada ProBus):

500 MHz (típico)

Tempo de elevação (10-90%, 50 Ω):

415 PS (típico)

Canais entrados:

Limitadores de largura de banda:

20 MHz, 200 MHz

Detalhes da embalagem:

Cartão

Habilidade da fonte:

Em existência

Destacar:

10/20 GS/s DSO

DSO de 1 GHz

16/32 Mpts DSO

Descrição do produto

Sistema vertical
Precisão de ganho vertical de corrente contínua (componente de ganho da precisão de corrente contínua)	± 1%) FS, deslocado a 0 V

Canais analógicos verticais
Largura de banda analógica (máximo)	1 GHz
Largura de banda analógica @ 50 Ω (-3 dB) (entrada ProBus)	1 GHz (≥ 2 mV/div)
Largura de banda analógica @ 1 MΩ (-3 dB) (entrada ProBus)	500 MHz (típico)
Tempo de elevação (10-90%, 50 Ω)	415 PS (típico)
Tempo de elevação (20-80%, 50 Ω)	290 PS (típico)
Canais de entrada	4
Resolução vertical	8 bits; até 11 bits com resolução aumentada (ERES)
Sensibilidade	50 Ω: 1 mV-1 V/div, totalmente variável; 1 MΩ: 1 mV-10 V/div, totalmente variável
Precisão de ganho vertical de corrente contínua (componente de ganho da precisão de corrente contínua)	± 1%) F.S, deslocado a 0 V
Isolamento de canal a canal	DC até BW nominal: 40 dB (> 100:1), (Para quaisquer dois canais de entrada ProBus, as mesmas configurações v/div, típicas)
Intervalo de deslocamento	50 Ω ±1,6 V @ 1 mV - 4,95 mV/div ±4 V @ 5 mV - 9,9 mV/div ±8 V @ 10 mV - 19,8 mV/div ± 10 V @ 20 mV - 1 V/div 1 MΩ ±1,6 V @ 1 mV - 4,95 mV/div ±4 V @ 5 mV - 9,9 mV/div ±8 V @ 10 mV - 19,8 mV/div ±16 V @ 20 mV - 100 mV/div ± 80 V @ 102 mV - 1,0 V/div ±160 V @ 1,02 V - 10 V/div
Precisão de desvio vertical de corrente contínua	±(1,5% da configuração de deslocamento + 1% da escala total + 1 mV) (limite de ensaio)
Tensão máxima de entrada	50 Ω: pico de 5 V RMS ± 10 V 1 MΩ: 400 V no máximo (DC + AC de pico < 10 kHz)
Acoplamento de entrada	1 MΩ: AC, DC, GND; 50 Ω: DC, GND
Impedância de entrada	50 Ω+/-2% ou 1 MΩ de oxigénio17pF, 10 MΩ de oxigénio 9,5 pF com a sonda fornecida
Limitadores de largura de banda	20 MHz, 200 MHz
Reescalagem	Comprimento: metros, polegadas, pés, jardas, milhas; Massa: gramas, babosa; Temperatura: Celsius, Fahrenheit, Kelvin; Ângulo: radiano, arco-degrado, arco-minuto, arco-segundo, ciclos, revoluções, voltas; Velocidade: m/s, in/s, ft/s,yd/s, milhas/s; Aceleração: m/s2, in/s2, ft/s2, g0; Volume: litros, metros cúbicos, polegadas cúbicas, pés cúbicos, metros cúbicos; Força (Peso): newton, grão, onça, libra; Pressão: pascal, bar,Atmosfera (técnica), atmosfera (padrão), torr, psi; Elétrico: volts, amperios, watts, volt-amperes, volt-amperes reativos, farad, coulomb, ohm, siemen, volt/metro, coulomb/m2, farad/metro, siemen/metro, fator de potência;Magnético: weber, tesla, henry, amp/meter, henry/meter; Energia: joule, Btu, caloria; Máquina giratória: radian/segundo, frequência, revolução/segundo, revolução/minuto, nm, lb-ft, lb-in, oz-in, watt,potênciaOutros: %.

Canais analógicos horizontais
Base de tempo	Base horária interna comum a 4 canais de entrada; pode ser aplicado um relógio externo na entrada EXT
Modos de aquisição	Em tempo real, rolagem, amostragem aleatória intercalada (RIS), sequência
Período/intervalo de divisão	20 ps/div - 1,6 ks/div RIS disponível a ≤ 10 ns/div; Modo de rolagem disponível a ≥ 100 ms/div e ≤ 5 MS/s
Precisão do relógio	<= 1,5 ppm + ((envelhecimento de 0,5 ppm/ano a partir da última calibração)
Exemplo de Jitter de Relógio	Até 10 μs Intervalo de tempo adquirido: 100 fsrms (referência de base de tempo interna) até 10 ms Intervalo de tempo adquirido: 360 fsrms (referência de base de tempo interna)
Precisão de medição do tempo delta	Quadrado{2}quadrado{(frac{Ruído}{SlewRate})^2+(Sample Clock Jitter)^2) (RMS)+(precisão do relógio leitura)(segundos)
Piso de medição de jitter	Quadrado {(frac{Noise}{SlewRate}) ^ 2 + ((Sample Clock Jitter) ^ 2; segundos; rms; (TIE) }
Faixa de desvio canal-canal	±9 x tempo/div. configuração, 100 ms no máximo, por canal
Referência de base temporal externa (entrada)	10 MHz +/-25 ppm em 50 ohms
Referência de base temporal externa (saída)	10 MHz, 3,0 dBm +/-1 dBm, sinusoide sincronizado com a referência utilizada (referência interna ou externa)
Relógio externo	DC a 100 MHz; (50 Ω/1 MΩ), entrada EXT BNC, aplicam-se requisitos mínimos de tempo de elevação e amplitude em frequências baixas.

Aquisição - Canais analógicos
Taxa de amostragem (tiro único)	10 GS/s em 4Ch 20 GS/s em 2 Ch
Taxa de amostragem (repetitiva)	200 GS/s para sinais repetitivos (20 ps/div a 10 ns/div)
Duração da Memória (4 Ch / 2 Ch / 1 Ch) (Número de segmentos)	16M / 32M / 32M (5.000)
Tempo de intersegmento	1 μs
Média	Média somada de 1 milhão de varreduras; média contínua de 1 milhão de varreduras
Resolução melhorada (ERES)	Resolução vertical de 8,5 a 11 bits
Envelope (Extrema)	Envelope, chão ou telhado para até 1 milhão de barras
Interpolação	Linear ou Sin x/x (2 pt e 5 pt)

Sistema de activação
Modos	Normal, Automático, Solteiro e Parar
Fontes	Qualquer canal de entrada, Ext, Ext/10, Linha ou Margem Rápida; inclinação e nível únicos para cada fonte (exceto gatilho de linha)
Acoplamento	DC, AC, HFRej, LFRej
Retardo pré-gatilho	0-100% do tamanho da memória (ajustável em incrementos de 1% de 100 ns)
Retardo pós-gatilho	0-10.000 Divisões em modo tempo real, limitadas em configurações de tempo/divisão mais lentas ou em modo rolamento
Suspensão	De 2 s até 20 s ou de 1 a 99,999,999 eventos
Gitar de gatilho e interpolador	≤ 3,5 ps RMS (típico) < 0,1 ps RMS (típico, com assistência de software)
Intervalo de níveis internos do gatilho	±4,1 div a partir do centro (típico)
Intervalo de níveis externos do gatilho	Ext (± 0,4 V); Ext/10 (± 4 V)
Taxa máxima de desencadeamento	1,000,000 formas de onda/segundo (em modo de sequência, até 4 canais)
Sensibilidade do gatilho com entradas do Edge Trigger ProBus	2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (acoplamento CC, CA e LFRej, ≥ 10 mV/div, 50 Ω)
Sensibilidade ao gatilho com gatilho de borda (entrada de Aux)	2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (acoplamento DC, AC e LFRej)
Frequência máxima de disparo, SMART Trigger	1.0 GHz @ ≥ 10 mV/div (largura mínima de desencadeamento 750 PS)

Tipos de gatilho
Margem	Ativa-se quando o sinal atende à condição de inclinação (positiva, negativa ou qualquer uma) e nível.
Largura	Ativa falhas positivas ou negativas com largura selecionável. Largura mínima de 500 cv, largura máxima: 20 s
Falha	Ativadores de falhas positivas ou negativas com largura selecionável Largura mínima 200 PS, largura máxima: 20 s
Janela	Ativar quando o sinal sai de uma janela definida por limiares ajustáveis
Padrão	Combinação lógica (AND, NAND, OR, NOR) de 5 entradas (4 canais e entrada de gatilho externo). Cada fonte pode ser alta, baixa ou não importa.Ativadores no início ou no final do padrão.
Vídeo composto para TV	Trigger NTSC ou PAL com linha e campo selecionáveis; HDTV (720p, 1080i, 1080p) com taxa de quadros selecionável (50 ou 60 Hz) e linha; ou CUSTOM com campos selecionáveis (1-8), linhas (até 2000),Taxas de quadros (25, 30, 50 ou 60 Hz), entrelaçamento (1:1, 2:1, 4:1, 8:1), ou inclinação do pulso de sincronização (positivo ou negativo).
Runt	Ativar em corridas positivas ou negativas definidas por dois limites de tensão e dois limites de tempo. Selecionar entre 1 ns e 20 ns.
Taxa de deslocamento	Ativar as taxas de borda. Selecionar limites para dV, dt e inclinação. Selecionar limites de borda entre 1 ns e 20 ns.
Intervalo	Acionamento em intervalos selecionáveis entre 1 ns e 20 s.
Desistência	Ativar se o sinal cair por mais tempo do que o tempo selecionado entre 1 ns e 20 s.
Trigger de medição	Selecionar entre um grande número de parâmetros de medição acionar em um valor de medição com limites qualificados. Pode ser usado como único acionador ou último evento em um acionador de cascata.
Multi-Etapes: Qualificado (Timeout ou State/Edge Qualified)	Ativado em qualquer fonte de entrada somente se um estado definido ou borda ocorreu em outra fonte de entrada.
Ativadores com tecnologia de exclusão	Ativar falhas intermitentes especificando o comportamento esperado e ativar quando essa condição não for cumprida
Multiplas etapas: primeiro qualificado	No modo de aquisição de seqüência, é acionado repetidamente no evento B somente se um padrão, estado ou borda definidos (evento A) estiverem satisfeitos no primeiro segmento da aquisição.O intervalo entre fontes é selecionável por tempo ou eventos.
Multi-estágio: desencadeador em cascata (sequência), capacidade	Braço no evento "A", depois gatilho no evento "B", ou braço no evento "A", depois qualificação no evento "B", e gatilho no evento "C".
Múltiplas fases: desencadeador em cascata (sequência), tipos	Cascata A, em seguida, B: Margem, Janela, Largura do Padrão (Lógica), Falha, Intervalo, Descolagem ou Medição. Cascata A, em seguida, B, em seguida, C (Medida): Margem, Janela, Padrão (Lógica), Largura, Falha, Intervalo, Abandono ou Medida. Cascata A, em seguida, B, em seguida, C: Borda, Janela, Padrão (Lógica)
Multi-estágio: gatilho de cascata (sequência), Holdoff	O intervalo entre A e B ou B e C é selecionável por tempo ou número de eventos. A seleção do gatilho de medição como último estágio de uma Cascata exclui uma configuração de suspensão entre o estágio anterior e o último estágio.
TriggerScan	Um Trigger Trainer analisa as formas de onda, identifica o comportamento normal, e depois configura um grande conjunto de configurações de gatilhos inteligentes de eventos raros que visam o comportamento anormal.O treinador aprende configurações de gatilho com base nas taxas de morte, períodos, amplitudes fora de um intervalo e depois aplica-los sequencialmente.

Trigger de protocolo serial de baixa velocidade (opcional)
Protocolos apoiados	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x/2.0, SATA

Trigger de protocolo em série de alta velocidade
Taxas de dados	(Opção WR8K-80B-8B10B TD) 150 Mb/s - 3,125 Gb/s
Duração do padrão	80 bits, NRZ ou 8b10b
Jitter de recuperação de relógio	1 ps rms + 0,3% Intervalo unitário rms para padrões de dados PRBS com 50% de densidade de transição
Loop de recuperação de relógio de hardware BW	PLL Loop BW = Fbaud/5500, 100 Mb/s a 2.488 Gb/s (típico)

Ferramentas de medição
Funcionalidade de medição	Apresentação de até 8 parâmetros de medição, juntamente com estatísticas, incluindo média, mínima, máxima, desvio-padrão e número total.Cada ocorrência de cada parâmetro é medida e adicionada ao quadro estatístico. Os histicons fornecem uma visão rápida e dinâmica de parâmetros e características de forma de onda. A matemática de parâmetros permite adição, subtração, multiplicação ou divisão de dois parâmetros diferentes.Portões de parâmetros definem a localização para medição na forma de onda da fonteOs critérios de aceitação de parâmetros definem os valores admissíveis com base na configuração do intervalo ou no estado da forma de onda.
Parâmetros de medição - Horizontal + Jitter	Ciclos (número de), Atraso (desde o disparo, 50%), Δ Atraso (50%), Ciclo de trabalho (50%, @nível), Bordas (número de, @nível), Tempo de queda (90-10, @nívels), Frequência (50%, @nível), Meio período (@nível),Detenha o Tempo (@level), N Ciclo Jitter (pico-pico), Número de Pontos, Período (50%, @nível), Δ Período (@nível), Fase (@nível), Tempo de Aumento (10-90, @níveis), Configuração (@níveis), Skew (@níveis), Slew Rate (@níveis),Erro de intervalo de tempo (@level), Tempo (@nível), Δ Tempo (@nível), Largura (50%, @nível), Δ Largura (@nível), X ((valor)@max, X ((valor)@min
Parâmetros de medição - Vertical	Amplitude, Base, Nível@X, Máximo, Médio, Médio, Mínimo, Pico a Pico, RMS, Desvio de Std, Top.
Parâmetros de medição - Pulso	Área, Base, Tempo de queda (90-10, 80-20, @levels), Superposição (positiva, negativa), Tempo de subida (10-90, 80-20, @levels), Alto, Largura (50%)
Parâmetros de medição - Estatísticos (em histogramas)	Largura total (@ Meio máximo, @ %), Amplitude, Base, Pico @ População máxima, Máximo, Médio, Médio, Mínimo, Modo, Faixa, RMS, Desvio de ponto, Alto, X ((valor) @ Pico, Picos (número de), Percêntil,População (@bin, total)

Ferramentas de Matemática
Funcionalidade matemática	A interface gráfica fácil de usar simplifica a configuração de até duas operações em cada traço de função,e traços de função podem ser acorrentados para executar matemática sobre matemática.
Operadores matemáticos - Matemática básica	Média (somada), Média (contínua), Diferença (-), Envelope, Piso, Inverter (negativo), Produto (x), Relação (/), Recíproca, Recâmbio (com unidades), teto, soma (+).
Operadores matemáticos - filtros	Resolução aprimorada (a 11 bits vertical), Interpolar (cúbico, quadrático, sinx / x), (SinX) / x.
Operadores matemáticos - Análise de frequência	FFT (espectro de potência, magnitude, fase, densidade de potência, real, imaginária, magnitude ao quadrado), até o comprimento total do registro.
Operadores matemáticos - funções	Valor absoluto, correlação (duas formas de onda), derivada, desviada (reamostra), Exp (base e), Exp (base 10), integral, invertida (negativa), log (base e), log (base 10), recíproca, recalculada (com unidades),Quadrado, raiz quadrada, Zoom (identidade).
Operadores matemáticos - Outros	Segmento, Sparse

Medição e integração matemática
Medição e integração matemática	Histogramas para exibir distribuições estatísticas de até 2 bilhões de parâmetros de medição.(correlação temporal com aquisições) qualquer parâmetroHistograma de persistência e rastreamento de persistência (média, intervalo, sigma)

Teste de aprovação/reprovado
Teste de aprovação/reprovado	Apresentação de até 8 consultas de aprovação/desaprobação utilizando uma comparação de parâmetros simples ou duplos (comparar Todos os valores, ou Qualquer valor <. ≤, =, >, ≥,dentro do valor limite ±Δ ou %) ou Teste de máscara (máscara predefinida ou definida pelo utilizador), forma de onda All In, All Out, Any In, ou Any Out condições). Combine consultas em uma expressão booleana para passar ou falhar IF "All True", "All False", "Any True", "Any False", ou grupos ou "All" ou "Any",com seguimento THEN Save (formas de onda), Parar, Alarme, (enviar) Pulso, Cópia impressa (enviar e-mail, salvar imagem de tela, salvar para clipboard, enviar para impressora), ou (salvar) LabNotebook.

Sistema de exibição
Tamanho	Colorido de 12,1 "panel plano TFT-Active com tela sensível ao toque de alta resolução
Resolução	WXGA; 1280 x 800 pixels.
Número de vestígios	Mostra um máximo de 16 traços, mostrando simultaneamente o canal, o zoom, a memória e os traços matemáticos.
Estilos de grade	Auto, Single, Dual, Quad, Octal, X-Y, Single + X-Y, Dual + X-Y, Tandem, Quatro, Doze, Dezesseis, Triple, Hex
Representação de forma de onda	Pontos de amostragem unidos ou apenas pontos de amostragem

Demonstração de persistência
Persistência analógica e colorida	Níveis de saturação variáveis; armazena na memória os dados de persistência de cada rastreamento
Tipos de persistência	Selecionar analógico, colorido ou tridimensional
Seleção de traços	Ativar a persistência em todas ou em qualquer combinação de traços
Persistência no Envelhecimento	Selecionar de 500 ms para infinito
Modos de exibição de varredura	Todos acumulados, ou todos acumulados com o último vestígio destacado

Traços de expansão do zoom
Traços de expansão do zoom	Exibir até 8 Zoom e 8 Math/Zoom traces

Memória de forma de onda interna
Memória de forma de onda interna	4 traços de memória de forma de onda ativa (M1-M4) armazenam 16 formas de onda de comprimento integral de bit/ponto.

Armazenamento de configuração
Painel frontal e estado dos instrumentos	Armazenar no disco rígido interno, através da rede ou num dispositivo periférico ligado por USB.

Configuração automática
Configuração automática	Automaticamente define a base de tempo, gatilho e sensibilidade para exibir uma ampla gama de sinais repetitivos
Encontre Escala Vertical	Automaticamente define a sensibilidade vertical e deslocamento para o canal selecionado para exibir uma forma de onda com a faixa dinâmica máxima

Calibração
Calibração automática	Assegura que a precisão da DC e do tempo especificados seja mantida durante um ano como mínimo.

Processador/CPU
Tipo	Intel© i5-6500 Quad Core, 3,2 GHz (ou superior)
Memória do processador	8 GB padrão, até 16 GB opcional
Sistema de Operação	Microsoft Windows® 10
Software de operação do osciloscópio	Teledyne LeCroy MAUITM com OneTouch
Relógio em tempo real	Data e hora exibidas com forma de onda em arquivos impressos. Suporte SNTP para sincronizar com relógios internos de precisão.

Conectividade
Porta Ethernet	Suporta a interface Ethernet 10/100/1000BaseT (porta RJ45)
Portas de host USB	4 portas laterais USB 3.1 Gen1 e 1 porta frontal USB 2.0 suportam dispositivos compatíveis com Windows
Porta do dispositivo USB	1 porta - USBTMC através do USB 3.1 Gen1
Porto GPIB (facultativo)	Suporta IEEE - 488.2 (Externo)
Portão do monitor externo	HDMI 1.4 (Qty. 1) e DisplayPort 1.2 (Qty. 1) para suportar monitor externo fornecido pelo cliente.Inclui suporte para operação de desktop estendida com resolução UHD de 3840 x 2160 pixels e capacidade de dividir a grade no monitor externoSuporta a integração do ecrã táctil do monitor externo (Nota: o ecrã externo não pode usar um driver de ecrã táctil da Fujitsu).
Controle remoto	Através do Windows Automation, ou através do LeCroy Remote Command Set
Padrão de comunicação de rede	VXI-11 ou VICP, LXI Classe C (v1.2) Conforme

Input auxiliar
Tipos de sinal	Selecione gatilho externo ou entrada de relógio externo no painel frontal
Acoplamento	50 Ω: CC; 1 MΩ: AC, DC, GND
Max. Tensão de entrada	50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + AC máximo ≤ 10 kHz)

Output auxiliar
Tipos de sinal	Selecionar entre sinais de controlo ou desligado
Sinais de saída	500 Hz-1 MHz nível de onda quadrada ou de corrente contínua; 50 mV-1 V em 1 MΩ
Sinais de controlo	Ativado, desactivado, estado de passagem/falha, rápido, desligado
Tipo de conector	BNC, localizado na frente

Profissionais
Profissionais	Qty. (4) ÷ 10 sondas passivas
Sistema de sonda	Detecta e suporta automaticamente uma variedade de sondas compatíveis
Fatores de escala	Selecionado automaticamente ou manualmente, consoante a sonda utilizada
Saída de calibração	O padrão é onda quadrada de 1kHz, 1Vp-p (típico), saída para gancho de sonda.

Requisitos de energia
Voltagem	100-240 VAC ±10% a 50/60 Hz ±5%; 110-120 VAC ±10% a 400 Hz ±5%; Seleção automática da tensão AC
Consumo de potência nominal	285 W / 285 VA
Consumo máximo de energia	375 W / 375 VA (com todos os periféricos do PC e sondas activas ligadas a 4 canais)

Certificações
Certificações	Conforme com o CE, com a lista UL e cUL; conforme com o UL 61010-1 (3a edição), UL 61010-2-030 (1a edição) Caso o requerente não tenha sido notificado, o requerente deve apresentar um pedido de autorização.

Ambiente
Temperatura (operativa)	+5 °C a +40 °C
Temperatura (não operacional)	-20 °C a +60 °C
Humidade (operativa)	5% a 90% de umidade relativa (sem condensação) até + 31 °C. O limite superior é reduzido para 50% de umidade relativa (sem condensação) a +40 °C.
Humidade (não operacional)	Umidade relativa (não condensante) de 5% a 95%, conforme testado em conformidade com o MIL-PRF-28800F
Altitude (operando)	Até 10 000 pés (3048 m) a uma temperatura igual ou inferior a +30 °C
Altitude (não em funcionamento)	Até 12.192 m
Vibração aleatória (operando)	0.31 gramas de 5 Hz a 500 Hz, 15 minutos em cada um dos três eixos ortogonais
Vibração aleatória (não operacional)	2.4 gramas de 5 Hz a 500 Hz, 15 minutos em cada um dos três eixos ortogonais
Choque funcional	30 g pico, meio seno, pulso de 11 ms, 3 choques (positivos e negativos) em cada um dos três eixos ortogonais, 18 choques no total

Tamanho e Peso
Dimensões (HWD)	12.44"H x 16.42"W x 9.37"D (316 x 417 x 238 mm)
Peso	220,8 lbs. (10,3 kg)
Peso do transporte	37.5 lbs. (17.0 kg)

Opções de controlo remoto/rede

USB2-GPIB
Adaptador externo USB 2.0 para GPIB IEEE 488.2

Conformidade dos dados de série

QPHY-ENET
QualiPHY Ethernet habilitado 10/100/1000BT Opção de software de conformidade

QPHY-MOST50
QualiPHY habilitado MOST50 Opção de software de conformidade ePHY. Requer opções DFP2 e SDM ou SDA3

QPHY-USB
Opção de software de conformidade USB 2.0 habilitada QualiPHY

Outros

OC1024-A
Carrinho de instrumentos com prateleira e gaveta adicionais

Instalações de ensaio de dados em série

TF-AUTO-ENET
Instalação de teste de ruptura de Ethernet automotivo para depuração de 100Base-T1 e 1000Base-T1

TF-ENET-B
10/100/1000Fixturas de ensaio BaseT Ethernet

TF-USB-B
Instalação de ensaio de conformidade USB 2.0

Sondes diferenciais (4-6 GHz)

Dx10-SI
Conjunto de chumbo de ponta de solda de substituição para D410/D610

Dx20-SI
Conjunto de chumbo de ponta de solda de substituição para D420/D620

Dx10-PT-KIT
Kit de dicas de posicionador ajustável WaveLink Dx10-PT Inclui montagem de posicionador XYZ com interconexões mecânicas, kit de adesivos, guias de conexão, varinha portátil e pinos de substituição.4)/Soquetes (Qty 2).

Dx20-PT-KIT
Kit de dicas de posicionador ajustável WaveLink Dx20-PT Inclui montagem de posicionador XYZ com interconexões mecânicas, kit de adesivos, guias de conexão, varinha portátil e pinos de substituição (Qty.4)/Soquetes (Qty). 2).

Dx10-HiTemp
Cabos de extensão de temperatura WaveLink para Dx10. Inclui 1 conjunto de cabos de alta temperatura de 30 "compatíveis, 1 conjunto de chumbo de ponta de solda

Dx20-HiTemp
Cabos de extensão de temperatura WaveLink para Dx20. Inclui 1 conjunto de cabos de alta temperatura de 30" combinados, 1 conjunto de chumbo de ponta de solda

Dx10-QL-3SI
Pacote de arranque QuickLink Solder-In para utilização com o amplificador Dx10

Dx20-QL-3SI
Pacote de arranque QuickLink Solder-In para utilização com o amplificador Dx20

D610-A-CCNIST
Calibração NIST para D610-A. Inclui dados de ensaio.

D620-A-CCNIST
Calibração NIST para D620-A. Inclui dados de ensaio.

D410-A-CCNIST
Calibração NIST para D410-A. Inclui dados de ensaio.

D420-A-CCNIST
Calibração NIST para D420-A. Inclui dados de ensaio.

D410-A-PB2
4 GHz ProBus2 sonda diferencial com ponta de solda Dx10-SI (Qty. 1), Dx10-QC Quick Connect (Qty. 1) e Dx10-SP Square Pin (Qty. 1)

D420-A-PB2
4 GHz ProBus2 sonda diferencial com Dx20-SI Solder-In Tip (Qty. 1), Dx20-QC Quick Connect (Qty. 1) e Dx20-SP Square Pin (Qty. 1)

D400A-AT-PB2
4 GHz ProBus2 sonda diferencial com ponta ajustável

sondas de tensão ativa

ZS1500
1.5 GHz, 0,9 pF, 1 MOhm Sonda de Tensão Ativa

ZS1000
1 GHz, 0,9 pF, 1 MOhm Sonda de Tensão Ativa

ZS2500
2.5 GHz, 0,9 pF, 1 MOhm Sonda de Tensão Ativa

ZS4000
4.0 GHz, 0,6 pF, 1 MOhm Sonda de Tensão Ativa

Sondes diferenciais (<= 1,5 GHz)

AP033
Sonda diferencial de 500 MHz

ZD200
200 MHz, 3,5 pF, 1 MOhm Proba de diferencial ativo, ±20 VDisponibilidade limitada

ZD500
500 MHz, 1,0 pF sonda diferencial ativa, ±8 V

ZD1000
1 GHz, 1,0 pF sonda diferencial ativa, ±8 V

ZD1500
1.5 GHz, 1,0 pF sonda diferencial ativa, ±8 V

Profissionais atuais

CP150
150 A, 10 MHz Proba de corrente - AC/DC, 150 A rms, 500 A Pico de pulso, cabo de 2 metrosDisponibilidade limitada

CP500
500 A, 2 MHz Proba de corrente - AC/DC, 500 A rms, 700 A Pico de pulso, cabo de 6 metros

CP030
30A, 50 MHz Proba de corrente - AC/DC, 30 A rms, 50 A Pico de pulso, cabo de 1,5 metrosDisponibilidade limitada

CP031
30A, 100 MHz Proba de corrente - AC/DC, 30 A rms, 50 A Pico de pulso, cabo de 1,5 metros

CP030A
30A, 50 MHz Sonda de corrente de alta sensibilidade - AC/DC, 30 A rms, 50 A Pico de pulso, cabo de 1,5 metrosDisponibilidade limitada

CP031A
30A, 100 MHz Sonda de corrente de alta sensibilidade - AC/DC, 30 A rms, 50 A Peak Pulse, cabo de 1,5 metros

CA10
Sensor de corrente programável para adaptador ProBus para utilização com sensores de corrente de terceiros

DCS025
Fonte de calibração Deskew para sondas de corrente Teledyne LeCroy

sondas passivas de alta tensão

HVP120
Proba passiva de alta tensão de 6 kV, 400 MHz

Profissionais passivos

PP008-1
Sonda passiva de 500 MHz, 2,5 mm, 10:1, 10 MOhm

PP009-1
Sonda passiva de 500 MHz, 10: 1 (para WaveSurfer Xs), mecanicamente idêntica ao PP005A

PP022-1
Sonda passiva de 500 MHz, 2,5 mm, 10:1, 10 MOhm

PP024-1
Sonda passiva de 500 MHz, 5 mm, 10:1, 10 MOhm

sondas diferenciais de alta tensão

AP031
Proba de diferencial de alta tensão de 700 V, 25 MHz (÷10, ÷100)Disponibilidade limitada

HVD3102A
1 kV, 25 MHz Proba de diferencial de alta tensão com desconexão automática zero

HVD3102A-NOACC
1kV, 25 MHz Sonda diferencial de alta tensão sem ponta Acessórios e com desconexão automática zero

HVD3106A
1kV, 120 MHz Proba de diferencial de alta tensão com desconexão automática zero

HVD3106A-NOACC
1kV, 120 MHz Sonda diferencial de alta tensão sem ponta Acessórios e com desconexão automática zero

HVD3106A-6M
1kV, 80 MHz Alta Voltagem Diferencial Probe com cabo de 6m e Auto Zero Desconectar

HVD3206A
2kV, 120 MHz Proba de diferencial de alta tensão com desconexão automática zero

HVD3206A-6M
2 kV, 80 MHz Alta Voltagem Diferencial Probe com cabo de 6m e Auto Zero Desconectar

HVD3605A
6kV, 100 MHz Proba de diferencial de alta tensão com desconexão automática zero

HVD3220
2 kV, 400 MHz Proba diferencial de alta tensão

Partes e kits de sondas

PACC-CL001
Clips de sonda para SMD 0,5 mm

PACC-LD004
Substituição do ângulo direito L-Lead

PACC-LD003
Substituição de S-Lead com ângulo direito

PACC-CD008
Pogo-moído dobrável (quty de 2)

Dx10-HiTEMP
Cabos de extensão de temperatura WaveLink para Dx10. Inclui 1 conjunto de cabos de alta temperatura de 30 "compatíveis, 1 conjunto de chumbo de ponta de solda

Dx20-HiTEMP
Cabos de extensão de temperatura WaveLink para Dx20. Inclui 1 conjunto de cabos de alta temperatura de 30" combinados, 1 conjunto de chumbo de ponta de solda

Dx10-SI-HiTEMP
Reemplaçamento de um conjunto de condutores de ponta de solda para utilização com cabos D410/D610 e cabos de extensão de temperatura

Dx20-SI-HiTEMP
Reemplaçamento de tubos de soldagem para utilização com cabos de extensão de temperatura D420/620

PACC-ZD001
Adaptador de chumbo Y para sondas diferenciais ZD - Qty 1

PACC-ZD002
Plomo solúvel para sonda diferencial ZD - QTY 2

PACC-ZD003
Base de mola longa para sonda diferencial ZD - QTY 2

PACC-ZD004
Para a sonda diferencial ZD - QTY 2

PACC-ZD005
Adaptador de ponta giratória para sonda diferencial ZD - QTY 1

PACC-ZD006
Adaptador de circuito integrado pequeno para sonda diferencial ZD - QTY 2

PK111
Kit de acessórios de substituição para ZD500, ZD1000 e ZD1500

Dx10-Cable-HiTemp
Reemplaço de 30" equipado com um conjunto de cabos para uso com Dx10 HiTemp Solder tip leadset

Dx20-Cable-HiTemp
Reemplaço de 30" equipado com cabo para uso com Dx20 HiTemp Solder tip leadset

Adaptadores de sonda

TPA10
TekProbe para Adaptador de Sonda ProBus

Proba do carril de tensão ativa

RP4030
Power/Voltage Rail Probe. Largura de banda de 4 GHz, atenuação de 1,2x, +/-30V offset, +/-800mV Inclui um conjunto completo de condutores de solda, cabos coaxial e montagens de PCB.Disponibilidade limitada

RP4000-MCX-LEAD-SI
Qty 3 MCX 4 GHz acessórios de chumbo solúvel (além dos fornecidos com sonda ferroviária) de 18 cm de comprimento

RP4000-BROWSER
Acessório RP2060/RP4060 Browser Tip. Inclui 0 Ohm (1x), 450 Ohm (10x) e 950 Ohm (20x) pontas.

RP4060
Power/Voltage Rail Probe. Largura de banda de 4 GHz, atenuação de 1,2x, +/-60V offset, +/-800mV Inclui um conjunto completo de cabos de solda e cabos coaxial.

RP2060
2 GHz largura de banda, atenuação de 1,2x, +/-60V offset, +/-800mV Inclui um conjunto completo de condutas de solda e cabos coaxial.

sondas isoladas ópticamente de alta tensão

HVFO100-1X-TIP-U
HVFO10X +/-1V (1x atenuação) Acessório de ponta universal

HVFO100-5X-TIP-U
HVFO10X +/-5V (5x atenuação) Acessório de ponta universal

HVFO100-10X-TIP-U
HVFO10X +/-10V (10x atenuação) Acessório de ponta universal

HVFO100-20X-TIP-U
HVFO10X +/-20V (20x atenuação) Acessório de ponta universal

HVFO100-40X-TIP-U
HVFO10X +/-40V (40x atenuação) Acessório de ponta universal

HVFO108
Proba de fibra óptica de alta tensão, largura de banda de 150 MHz. Inclui caixa de transporte macio. Requer ponta atenuante (ordenada separadamente). Inclui Qty. 1 1m cabo de fibra óptica.

sondas diferenciais de modo comum de 60 V

DL05-HCM
Sonda diferencial de modo comum de 60 V de 500 MHz. Inclui um conjunto padrão de condutas e pontas.

DL10-HCM
1 GHz 60 V sonda diferencial de modo comum. Inclui um conjunto padrão de condutas e pontas.

DL-HCM-HiTemp
Série DL-HCM, ponta de solda a alta temperatura, largura de banda de 30 MHz, comprimento de 1 metro.

DL-HCM-Acc-Kit
Kit de acessórios da série DL-HCM com suporte de sonda, agarradores de micro IC (Qty 2.) e adaptador Y-banana.

Perguntas frequentes:

Q: Que métodos de entrega utiliza e qual é o prazo de entrega?
A:Enviamos via EMS, DHL, FedEx, UPS e TNT com números de rastreamento. A entrega normalmente leva 4-7 dias úteis.

P: Como são tratados os direitos e impostos?
A:Os direitos e impostos variam de país para país e são geralmente da responsabilidade do comprador.

Q: Quais são os seus termos de pagamento?
A:Requeremos 100% de pagamento T/T antes do envio.

P: Como posso garantir a qualidade dos produtos adquiridos a nível internacional?
A:Trabalhamos com fornecedores respeitáveis e realizamos inspecções minuciosas antes do envio.

P: O que devo fazer se a minha remessa for atrasada?
A:Verifique as informações de rastreamento fornecidas. Se houver atrasos, entre em contato conosco ou com a transportadora diretamente para atualizações.

P: Oferece descontos para encomendas em massa?
A:Sim, podem haver descontos disponíveis para compras a granel.

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO com 12,1′′ WXGA Color Display 0

Tag:

Osciloscópio prático Keysight de Digitas

Osciloscópio analógico-numérico de Agilent

Osciloscópio de múltiplos propósitos de Agilent Digital

PRODUTOS CONEXOS

Osciloscópio WaveMaster prático SDA820Zi-A de LeCroy 20GHz Digitas

Obtenha o melhor preço

Osciloscópio de fósforo digital durável de 1 GHz Tektronix DPO7104

Obtenha o melhor preço

Canal analógico-numérico do osciloscópio 300MHz 2.5GS/S 4 de Tektronix DPO3034

Obtenha o melhor preço

Osciloscópio prático DSO91204A de múltiplos propósitos de Keysight Agilent Digital

Obtenha o melhor preço

Osciloscópio analógico-numérico Agilent DSA90804A de Infinium Keysight

Obtenha o melhor preço

Durável Keysight Digital Analógico Osciloscópio Agilent DSO90404A 4 GHz Osciloscópio

Obtenha o melhor preço

Definição alta analógica-numérica de Keysight MSOS804A do osciloscópio de Agilent 8GHz

Obtenha o melhor preço

Analógico 20GSa/s prático e osciloscópio Keysight Agilent DSOS054A de Digitas

Obtenha o melhor preço

4GHz 4 canaliza o osciloscópio analógico-numérico Keysight Agilent DSO9404A

Obtenha o melhor preço

Detalhes dos produtos

Casa produtos

Osciloscópio analógico-numérico

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO com 12,1′′ WXGA Color Display

Todas as categorias

Analisador de espectro do RF

Analisador de espectro do sinal

Analisador de espectro ótico

Analisador de rede do vetor

gerador de sinal do rf

As comunicações do RF testam o grupo

Osciloscópio analógico-numérico

Fonte de alimentação variável da C.C. da C.A.

Medidor de poder do RF

Multi calibrador da função

Sistema de teste da compatibilidade eletrónica

Equipamento eletrônico do teste e de medida

Equipamento de teste da compatibilidade eletrónica

Sensor do poder do RF

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO com 12,1′′ WXGA Color Display

Nome da marca:	Teledyne LeCroy
Número do modelo:	WR8104
MOQ:	1 conjunto
preço:	Negociável
Detalhes da embalagem:	Cartão
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Estados Unidos

Marca:

Teledyne LeCroy

Certificação:

ISO17025

Número do modelo:

WR8104

Largura de banda analógica (máximo):

1 gigahertz

Largura de banda analógica @ 50 Ω (-3 dB) (entrada ProBus):

1 GHz (≥ 2 mV/div)

Largura de banda analógica @ 1 MΩ (-3 dB) (entrada ProBus):

500 MHz (típico)

Tempo de elevação (10-90%, 50 Ω):

415 PS (típico)

Canais entrados:

Limitadores de largura de banda:

20 MHz, 200 MHz

Quantidade de ordem mínima:

1 conjunto

Preço:

Negociável

Detalhes da embalagem:

Cartão

Tempo de entrega:

1~3 dias de trabalho

Termos de pagamento:

T/T, Western Union

Habilidade da fonte:

Em existência

Destacar:

10/20 GS/s DSO

DSO de 1 GHz
