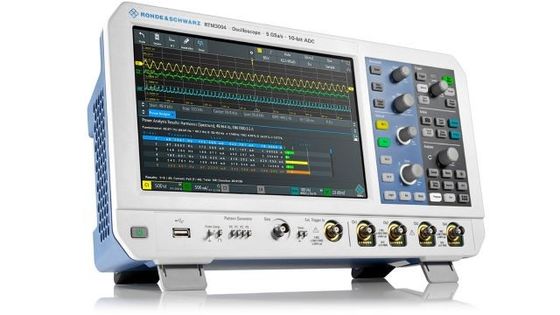

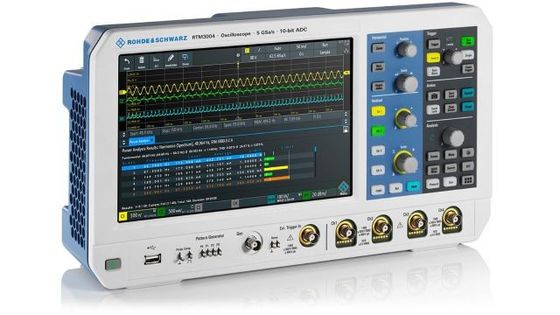

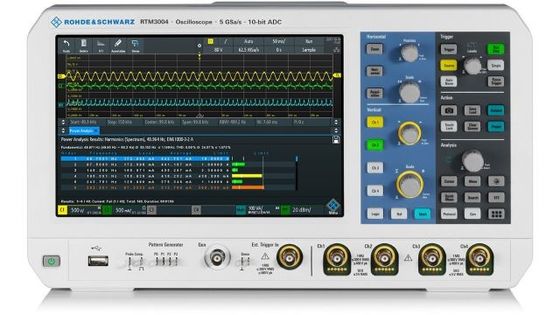

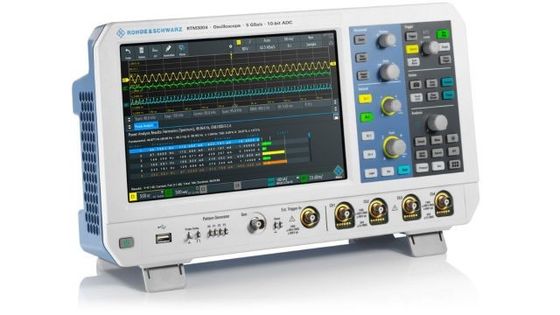

100 MHz a 1 GHz RTM3000 Osciloscópio com 80 memórias máximas intercaladas e 2/4 canais

Name: 100 MHz a 1 GHz RTM3000 Osciloscópio com 80 memórias máximas intercaladas e 2/4 canais
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: RTM3000
Availability: InStock

Nome da marca:	Rohde & Schwarz
Número do modelo:	RTM3000
MOQ:	1 conjunto
preço:	Negociável
Tempo de entrega:	1~3 dias de trabalho
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Alemanha

Certificação:

ISO17025

documento:

RTM3000_specs_en_5214-9144-...00.pdf

Resolução:

1280 × 800 pixels (WXGA)

Canais:

2/4

Largura de banda em MHz:

100, 200, 350, 500, 1000

Memória máxima:

40/canal, 80 intercalados; 400 msample (facultativo) - memória segmentada

Carga de temperatura:

0 °C a +50 °C (operativo), ¥40 °C a +70 °C (armazenamento)

Dimensões em mm (W × H × D):

390 × 220 × 152

Peso (kg):

3,3

Fornecimento de CA:

100 V a 240 V a 50 Hz a 60 Hz 1,6 A a 0,7 A

Detalhes da embalagem:

Cartão

Habilidade da fonte:

Em existência

Destacar:

Osciloscópio RTM3000 de 1 GHz

80 Osciloscópio de memória máxima interligado

2/4 canais RTM3000 Osciloscópio

Descrição do produto

Informações fundamentais sobre o osciloscópio R&S®RTM3000

Largura de banda: 100 MHz a 1 GHz
Taxa de amostragem: até 5 G/s
Profundidade de memória: até 80 msample
Resolução do ADC: 10 bits
Exibição: 10.1 ̊ tela sensível ao toque capacitiva

	Investigação e desenvolvimento^®RTC1000	Investigação e desenvolvimento^®RTB2000	Investigação e desenvolvimento^®RTM3000	Investigação e desenvolvimento^®RTA4000
Número de osciloscópios canais	2	2/4	2/4	4
Largura de banda em MHz	50, 70, 100, 200, 300	70, 100, 200, 300	100, 200, 350, 500, 1000	200, 350, 500, 1000
Taxa máxima de amostragemG amostra/s	1/canal, 2 entrelaçados	1.25/canal, 2.5 entrelaçadas	2.5/canal, 5 entrelaçados	2.5/canal, 5 entrelaçados
Profundidade máxima de memóriaem Msample	1/canal, 2 entrelaçados	10/canal, 20 entrelaçados; 160 Amostra (facultativo) - memória segmentada	40/canal, 80 entrelaçados; 400 MAmostra (facultativo) - memória segmentada	100/canal, 200 entrelaçados; 1 GAmostra (padrão) - memória segmentada
Precisão da base de tempo em ppm	50	2.5	2.5	0.5
Bits verticais (ADC)	8	10	10	10
Sensibilidade mínima de entrada	1 mV/div	1 mV/div	500 μV/div	500 μV/div
Exibição	6.5", 640 × 480 pixels	10 "toque capacitivo, 1280 × 800 pixels	10 "toque capacitivo, 1280 × 800 pixels	10 "toque capacitivo, 1280 × 800 pixels
Taxa de atualização	10000 formas de onda/s	300000 formas de onda/s em rápido modo de memória segmentada	2000000 formas de onda/s em rápido modo de memória segmentada	2000000 formas de onda/s em rápido modo de memória segmentada
OMS	8 canais, 1 G amostra/s	16 canais, 2.5 G amostra/s	16 canais, 5 G amostra/s	16 canais, 5 G amostra/s
Protocolo (facultativo)	I 2 C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN	Eu...₂C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN	Eu..._²C, SPI, UART/RS-232/RS-422/ RS-485, CAN, LIN, áudio (I2S/ LJ/RJ/TDM), ARINC, MIL	Eu...₂C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN, Áudio (I2S), ARINC, MIL
Gerador (s)	1 gerador, Gerador de padrões de 4 bits	1 ARB, Gerador de padrões de 4 bits	1 ARB, Gerador de padrões de 4 bits	1 ARB, Gerador de padrões de 4 bits
Matemática	+,??, *,/,FFT ((128k pontos)	) +,??, *,/,FFT ((128k pontos)	+,??, *,/,FFT ((128k pontos), 21 funções avançadas	+,??, *,/,FFT ((128k pontos), 21 funções avançadas
Proba da Rohde&Schwarz interface	-	-	padrão	padrão
Capacidade de RF	FFT	FFT	análise do espectro	análise do espectro

Benefícios do osciloscópio R&S®RTM3000

Veja pequenos sinais em detalhes na presença de sinais grandes

▶ ADC de 10 bits: 1024 níveis, 4 vezes mais do que o ADC de 8 bits

▶ 500 μV/div: largura de banda total, sem ampliação por software

Captura mais tempo em toda a largura de banda

▶ 80 Amostra: memória de aquisição padrão 8 a 40 vezes melhor

▶ 5 G amostra: taxa de amostragem rápida

▶ 400 Msample: memória segmentada

10.1" Ecrã-toque de alta resolução com suporte a gestos

Osciloscópio X-IN-1

▶ Osciloscópio
▶ Analisador de lógica

▶ Analisador de protocolo
▶Generador de forma e padrão de onda

▶Voltímetro digital
▶Modo de análise de frequência

▶Modo de ensaio da máscara
▶Histórico e modo de memória segmentada

Análise da resposta de frequência (BODE PLOT)

▶ Analise a resposta de frequência dos filtros passivos e dos circuitos do amplificador

▶ Realizar medições da resposta do circuito de controle

▶ Realizar medições da proporção de rejeição da fonte de alimentação

▶ Documentação simples e rápida

A melhor escolha para o poder

Análise da função de entrada, saída e transferência de fontes de alimentação de modo comutado

¢Assistente de medição para resultados rápidos

¢Documentação simples e rápida

Analisar a corrente harmônica em conformidade com as normas convencionais EN, MIL e RTCA

Análise do Espectro: Identificação das Interações entre Tempo e Frequência

▶ Espectrograma: evolução ao longo do tempo

▶ Marcadores de pico: posicionamento automático

Análise de protocolo: depuração eficaz dos autocarros de série

A prova correta para a melhor medição

▶ Mais de 30 sondas

▶ Micro botão para controle conveniente do instrumento

▶ Precisão de 0,01% com o R&S®ProbeMeter

Especificações em resumo

Especificações em resumo
Sistema vertical
Número de canais	R&S®RTM3002; R&S®RTM3004	2; 4
Largura de banda (3 dB) a 50 Ω	R&S®RTM3002/3004 (com R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10)	100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
Tempo de subida (calculado)	R&S®RTM3002/3004 (com R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10)	3.5 ns, 1,75 ns, 1 ns, 700 hp, 350 hp
Impedância de entrada		50 Ω ± 1,5% (medidas), 1 MΩ ± 1% (medidas) de 14 pF ± 1 pF (medidas)
Sensibilidade de entrada	largura de banda máxima em todas as faixas
	em 1 MΩ	500 μV/div a 10 V/div
	a 50 Ω	500 μV/div a 1 V/div
Precisão de ganho de corrente contínua	deslocamento e posição = 0, variação máxima da temperatura de funcionamento de ±5°C após autoalinhamento
	sensibilidade de entrada > 5 mV/div	±1,5% da escala completa
	sensibilidade de entrada ≤ 5 mV/div	± 2% da escala completa
Resolução do ADC		10 bits, até 16 bits com decimação de alta resolução
Sistema de aquisição
Taxa máxima de amostragem em tempo real		2.5 Gsample/s; 5 Gsample/s, entrelaçados
Memória de aquisição	padrão; com opção R&S®RTM-K15	40 M amostras (80 M amostras intercaladas); 400 Memória segmentada de amostra
Sistema horizontal
Intervalo de base de tempo		selecionável entre 0,5 ns/div e 500 s/div
Sistema de disparo
Tipos de gatilhos	padrão	- PAL, NTSC, SECAM, - PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), padrão, linha, série ônibus, time-out
	opção	Eu...₂C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC429, MIL-STD-1553
Opção de OMS
Canais digitais		16 (2 sondas lógicas)
Taxa de amostragem		1.25 G amostra/s
Memória de aquisição	padrão; com opção R&S®RTM-K15	40 M amostras (80 M amostras intercaladas); 400 Memória segmentada de amostra
Gerador de forma de onda
Resolução, taxa de amostragem		14 bits, 250 msample/s
Amplitude	alta Z; 50 Ω	20 mV a 5 V (Vpp); 10 mV a 2,5 V (Vpp)
Deslocamento de CC	alta Z; 50 Ω	± 5 V; ± 2,5 V
Formas de sinal Faixas de frequência	Sinus	0.1 Hz a 25 MHz
	pulso/retângulo	0.1 Hz a 10 MHz
	rampa/triângulo	0.1 Hz a 1 MHz
	ruído	Max. 25 MHz
Arbitrária	taxa de amostragem; profundidade de memória	Max. 10 Msample/s; 32k pontos
Dados gerais
Ecrã		10.1" WXGA TFT color display (1280 × 800 pixels)
Interfaces		Host USB com MTP, dispositivo USB, LAN, servidor web poderoso para exibição e operação remotas
Ruído audível		28.3 dB ((A)
Dimensões		390 mm × 220 mm × 152 mm (15,4 polegadas × 8,66 polegadas × 5,98 polegadas)
Peso		3.3 kg (7,27 lb)

Perguntas frequentes:

Q: Que métodos de entrega utiliza e qual é o prazo de entrega?
A:Enviamos via EMS, DHL, FedEx, UPS e TNT com números de rastreamento. A entrega normalmente leva 4-7 dias úteis.

P: Como são tratados os direitos e impostos?
A:Os direitos e impostos variam de país para país e são geralmente da responsabilidade do comprador.

Q: Quais são os seus termos de pagamento?
A:Requeremos 100% de pagamento T/T antes do envio.

P: Como posso garantir a qualidade dos produtos adquiridos a nível internacional?
A:Trabalhamos com fornecedores respeitáveis e realizamos inspecções minuciosas antes do envio.

P: O que devo fazer se a minha remessa for atrasada?
A:Verifique as informações de rastreamento fornecidas. Se houver atrasos, entre em contato conosco ou com a transportadora diretamente para atualizações.

P: Oferece descontos para encomendas em massa?
A:Sim, podem haver descontos disponíveis para compras a granel.
