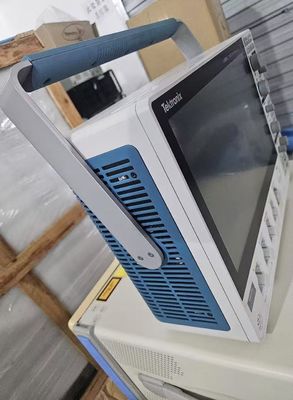

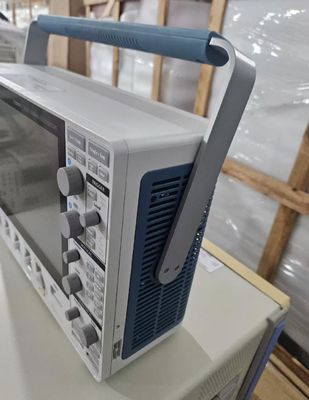

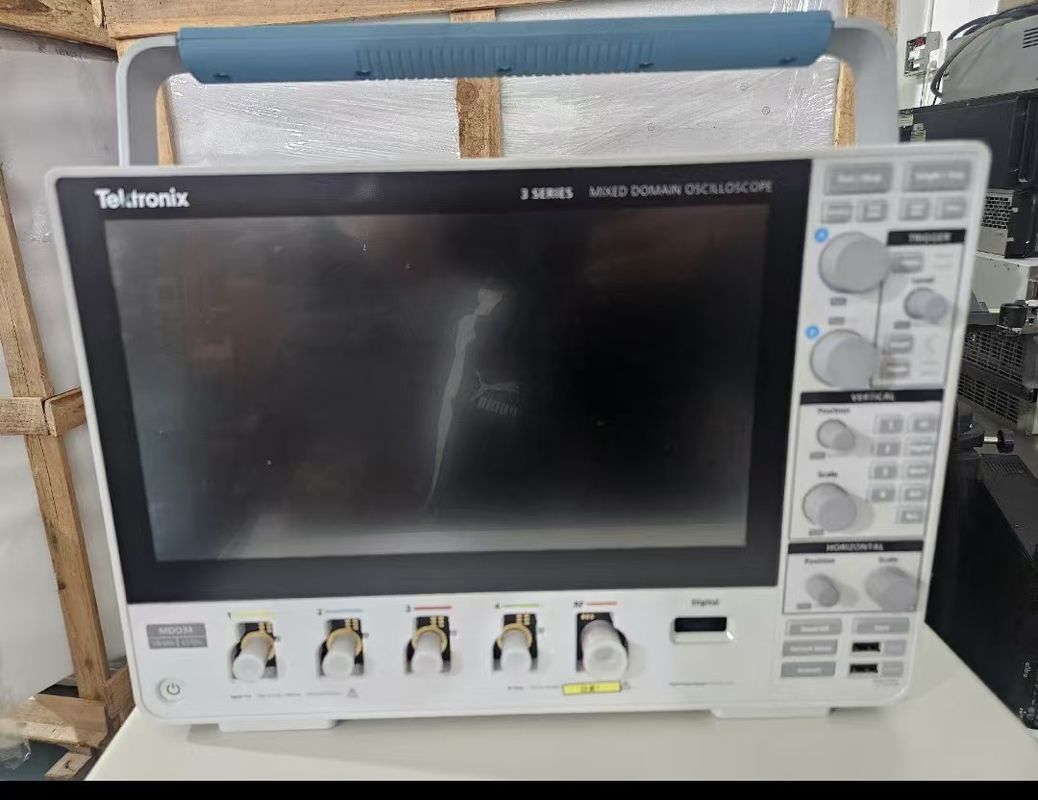

Osciloscópios de domínio misto MDO32 e MDO34 da série 3 da Tektronix

Name: Osciloscópios de domínio misto MDO32 e MDO34 da série 3 da Tektronix
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: MDO32 e MDO34
Availability: InStock

Nome da marca:	Tektronix
Número do modelo:	MDO32 e MDO34
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Estados Unidos

Certificação:

ISO17025

Nome do produto:

Osciloscópios de domínio misto

Condição:

Pré-propriedade

Funções:

Testado em condições de trabalho perfeitas

Largura de banda:

Largura de banda de 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz

Canais:

Modelos analógicos de 2 e 4 canais

Taxa de amostragem:

2.5-5 GS/s

Habilidade da fonte:

Em existência

Destacar:

Osciloscópios de domínio misto MDO34

Osciloscópios de domínio misto MDO32

Osciloscópios de Domínio Misto da Série 3 da Tektronix

Descrição do produto

Osciloscópios de domínio misto MDO32 e MDO34 da série 3 da Tektronix

Descrição do TektronixOsciloscópios de domínio misto MDO da série 3 MDO32 e MDO34

Modelos analógicos de 2 e 4 canais
Modelos de largura de banda de 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
A largura de banda é atualizável (até 1 GHz)
Até 5 GS/s de amostragem
10 M de comprimento recorde em todos os canais
> 280.000 wfm/s taxa máxima de captura da forma de onda
sondas de tensão passiva padrão com carga capacitiva de 3,9 pF e largura de banda analógica de 250 MHz, 500 MHz ou 1 GHz
Analisador de Espectro
- Faixa de frequência: 9 kHz - 1 GHz (padrão) ou 3 GHz (facultativo)
- Largura de banda de captura ultra larga até 3 GHz
Gerador de função arbitrário (opcional)
- 13 tipos de forma de onda pré-definidos
- Geração de forma de onda de 50 MHz
- comprimento de registo do gerador arbitrário de 128 k
- 250 MS/s taxa de amostragem arbitrária do gerador
Canais digitais (facultativo)
- 16 canais digitais
- 10 M de comprimento recorde em todos os canais
- 121Resolução de tempo de 2 ps
Decodificação, desencadeamento e pesquisa do bus serial (opcional)
- Suporte de autocarro de série para I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429, e padrões de áudio
Voltímetro digital / Contador de frequência (gratuito com o registo do produto)
- Medições de tensão de 4 dígitos DC, AC RMS e DC+AC RMS
- Medições de frequência de 5 dígitos

Aplicações típicas

Design incorporado e IoT
Discover and solve issues quickly by performing system level debug on mixed signal embedded systems including today's most common serial bus technologies with the 3 Series MDO and support for a broad set of common serial buses.
Projeto de potência
Fazer medições de tensão, corrente e potência confiáveis e repetíveis usando qualidade de potência automatizada, perda de comutação, harmônicos, ondulação, modulação,e medições seguras da área de operação com a mais ampla seleção de sondas de potência em uma solução acessível.
Educação
O MDO da série 3 combina medições analógicas, digitais e de RF com uma fonte de sinal em um único instrumento pequeno (5,9 polegadas, 149 mm de profundidade).A combinação de um pequeno instrumento e um elevado nível de integração ajuda no ensino de vários princípios da eletrónica, bem como na sua utilização para experimentos de laboratório mais sofisticadosA capacidade de atualização completa permite a adição de funcionalidades ao longo do tempo, conforme as necessidades mudam ou os orçamentos permitem.
Teste de fabricação e solução de problemas
A série 3 MDO minimiza o espaço de rack ou banco, integrando vários instrumentos em um pequeno pacote.A integração reduz os custos associados à utilização de vários tipos diferentes de instrumentos em estações de teste ou solução de problemas de fabricação.
Instalação e manutenção de serviços
A série 3 MDO combina formas de onda analógicas, lógica digital e análise de espectro em um peso leve (11,7 lbs, 5,3 kg),embalagem portátil - tornando-se a escolha perfeita onde o espaço é limitado e a flexibilidade é desejada.

Interface de usuário excepcionalmente fácil de usar permite que você se concentre na tarefa em mãos

A barra de configurações - parâmetros-chave e gestão da forma de onda

Os parâmetros operacionais de forma de onda e escopo são exibidos em uma série de crachás na Barra de Configurações que se estende ao longo da parte inferior da tela.A barra de configurações fornece acesso imediato para as tarefas de gerenciamento de forma de onda mais comunsCom um simples toque, você pode:

Ligue os canais
Adicionar formas de onda matemáticas
Adicionar formas de onda de referência
Adicionar formas de onda de bus
Ativar 16 canais digitais MSO
Ativar o Analisador de Espectro
Ativar o gerador de funções arbitrárias integrado (AFG)
Ativar o voltímetro digital integrado (DVM)

A barra de resultados - análise e medições

A barra de resultados no lado direito da tela inclui acesso imediato e de um toque às ferramentas analíticas mais comuns, como cursores, medições, pesquisas e tabelas de resultados de decodificação de bus.

Informações de encomenda

Utilize os seguintes passos para selecionar o instrumento e as opções adequados às suas necessidades de medição.

Passo 1: Escolha o modelo de base da Série 3 MDO

Família MDO Série 3

MDO32: Osciloscópio de domínio misto com (2) canais analógicos, (1) entrada auxiliar do gatilho, um analisador de espectro de 1 GHz, (1) entrada do analisador de espectro e (1) entrada do analisador lógico
MDO34: Osciloscópio de domínio misto com (4) canais analógicos, um analisador de espectro de 1 GHz, (1) entrada do analisador de espectro e (1) entrada do analisador lógico

Acessórios padrão

Profissionais

Modelos de 1 GHz: TPP1000, largura de banda de 1 GHz, 10X, 3,9 pF. Uma sonda de tensão passiva por canal analógico
Modelos de 350 MHz e 500 MHz: TPP0500B, largura de banda de 500 MHz, 10X, 3,9 pF. Uma sonda de tensão passiva por canal analógico
Modelos de 100 MHz e 200 MHz: TPP0250, largura de banda de 250 MHz, 10X, 3,9 pF. Uma sonda de tensão passiva por canal analógico
Qualquer modelo com opção 3-MSO: Uma sonda lógica de 16 canais P6316 e acessórios

Passo 2: Configure o MDO da Série 3 adicionando opções

Opções de instrumentos

3-AFG: Gerador de funções arbitrárias com 13 formas de onda predefinidas, geração de formas de onda arbitrárias e modulação de frequência e amplitude.
3-MSO: 16 canais digitais; inclui sonda e acessórios digitais P6316.
3-SA3: Analisador de espectro; faixa de frequências de 9 kHz a 3 GHz e largura de banda de captura até 3 GHz.
3-SEC: Segurança reforçada do instrumento para permitir o controlo protegido por senha da ligação/desligação de todas as portas do instrumento e da funcionalidade de atualização do firmware do instrumento.

Opções de largura de banda

Escolha a largura de banda que você precisa hoje, escolhendo uma dessas opções de largura de banda.

3-BW-100: Largura de banda de 100 MHz para canais analógicos, padrão do analisador de espectro de 1 GHz
3-BW-200: Largura de banda de 200 MHz para canais analógicos, padrão do analisador de espectro de 1 GHz
3-BW-350: Largura de banda de 350 MHz para canais analógicos, padrão do analisador de espectro de 1 GHz
3-BW-500: Largura de banda de 500 MHz para canais analógicos, padrão do analisador de espectro de 1 GHz
3-BW-1000: Largura de banda de 1 GHz para canais analógicos, padrão do analisador de espectro de 1 GHz

Opções de cabo de alimentação e conector

Opt. A0: América do Norte (115 V, 60 Hz)
Opt. A1: Eletricidade de saída de energia (Euro) universal (220 V, 50 Hz)
Opt. A2: Reino Unido (240 V, 50 Hz)
Opt. A3: Austrália (240 V, 50 Hz)
Opt. A5: Eletricidade da Suíça (220 V, 50 Hz)
Opt. A6: Plug-in japonês (100 V, 50/60 Hz)
Opt. A10: Conector de alimentação chinês (50 Hz)
Opt. A11: Plug-in de alimentação da Índia (50 Hz)
Opt. A12: Eletricidade do Brasil (60 Hz)
Opt. A99: Não há cabo de alimentação.

Passo 3: Selecionar as opções de activação e análise

Opções de activação e análise

3-BND: Adiciona um pacote de aplicações (inclui todas as opções de série e opção de análise de potência).
3-SRAERO: Adiciona disparos e análises em série no setor aeroespacial (MIL-STD-1553, ARINC429).
3-SRAUDIO: Adiciona acionamento e análise de áudio em série (I2S, LJ, RJ, TDM).
3-SRAUTO: Adiciona desencadeamento e análise em série de automóveis (CAN, CAN FD, LIN, FlexRay).
3-SRCOMP: Adiciona o desencadeamento e análise em série por computador (RS-232/422/485/UART).
3-SREMBD: Adiciona acionamento e análise em série incorporados (I2C, SPI).
3-SRUSB2: Adiciona a inicialização e análise serial do USB (USB 2.0 LS, FS, HS).
3-PWR: Adiciona medição e análise de potência.

Perguntas frequentes:

1- Pode enviar o pedido para o Canadá ou Austrália?

Sim, podemos. Enviamos encomendas para todo o mundo.

2- Que método de entrega usam e tempo de entrega?

Podemos enviar por EMS, DHL, FedEx, UPS, TNT com número de rastreamento.

3Qual é o seu prazo de pagamento?

Pagamento 100% T/T antes do envio.

4Como posso fazer outra pergunta?

Pode contactar-nos online ou deixar mensagens abaixo.
