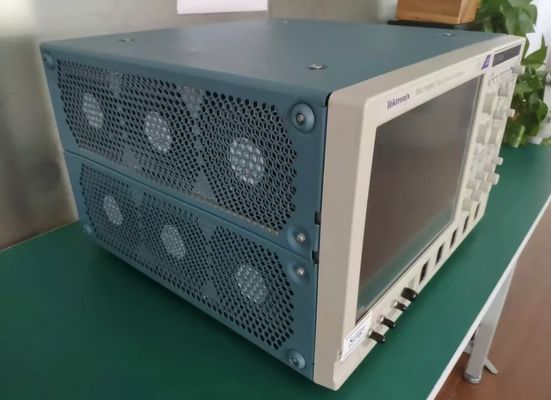

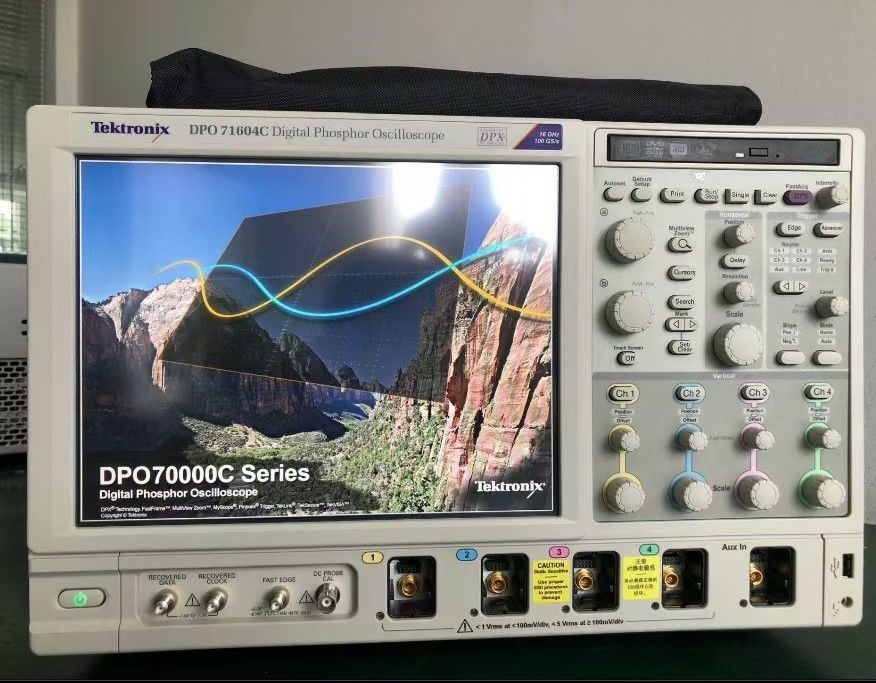

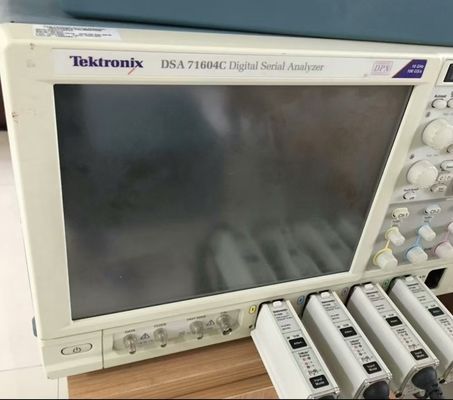

Testado o osciloscópio digital de 4 canais Tektronix DPO71604C DSA71604C 16 GHz 100 GS/s

Descrição do Tektronix DPO/DSA71604C

Para desenvolver com os padrões de série de alta velocidade de hoje, o DSA70000 Digital Serial Analyzer é a sua solução dedicada e de alto desempenho para resolver efetivamente os seus desafios de design

A série DSA70000 é uma nova geração de analisadores sérios digitais em tempo real baseados na mesma tecnologia avançada dos osciloscópios digitais de fósforo em tempo real DPO70000.À medida que a tecnologia em série de alta velocidade se torna mais generalizada, mais designers estão procurando soluções fáceis de usar, completas e dedicadas para verificar, caracterizar, depurar e testar sofisticados projetos em série de alta velocidade.A série DSA70000 é especificamente destinada a resolver os desafiantes problemas de design em série de alta velocidade enfrentados pelos designers, através do encapsulamento de conhecimentos especializados no domínio de dados em série de alta velocidade.e ferramentas de depuração incomparáveis da série DPO70000O sistema de medição dos sinais em série permite a análise de sinais em série de alta velocidade e medições de conformidade num instrumento especializado.

Os analisadores da série DSA70000 fornecem a fidelidade do sinal dos osciloscópios Tektronix para garantir a confiança nos resultados de medição: alta taxa de amostragem em todos os modelos, em todos os canais,para capturar mais detalhes do sinal (transientes, imperfeições, bordas rápidas), 25 GS/s nos quatro canais para os modelos de 4, 6 e 8 GHz, 50 GS/s nos quatro canais para os 12 GHz.5, 16 e 20 GHz, aumento da largura de banda, bem como melhor baixo nível de ruído de jitter e precisão vertical para medições muito precisas.

A série DSA70000 fornece a aquisição mais longa do setor para fornecer mais resolução e sequência de tempo mais longa.ou uma opcional de até 100 M amostras em todos os quatro canais para os 4, 6 e 8 GHz, 200 M amostras em todos os quatro canais para o 12.5Modelos de 16 e 20 GHz. Gerencie facilmente este comprimento de gravação profundo e forneça comparação e análise detalhadas de vários segmentos de forma de onda com o recurso MultiView ZoomTM.

Os analisadores DSA70000 compartilham a tecnologia DPX do DPO70000 e podem fornecer alta taxa de captura de forma de onda a mais de 300.000 formas de onda por segundo.A série DSA70000 captura esses eventos de falha intermitentes que podem quebrar um projeto com o modo de aquisição FastAcqCom a activação Pinpoint®, a série DSA70000 está também equipada para isolar uma secção de um sinal complexo para análise posterior.

Para depurar arquiteturas em série, a série DSA70000 possui o desencadeamento de padrão serial NRZ e decodificação de protocolo com recuperação de relógio embutida.Identifica as transiçõesVocê pode ver as sequências de bits capturadas decodificadas em suas palavras para análise conveniente (para 8b/10b e outros fluxos de dados em série codificados),ou você pode definir as palavras codificadas desejadas para o desencadeador padrão serial para capturarPor fim, você pode sincronizar longas aquisições de padrões de teste serial de até 6,25 Gbps para remover jitter aleatório.

A série DSA70000 possui as mais altas medições de precisão de jitter e tempo, bem como algoritmos de análise abrangentes.Você pode fazer medições de jitter em ciclos de relógio contíguos de cada pulso válido em uma aquisição de um único tiroMúltiplas medições e gráficos de tendência mostram rapidamente o tempo do sistema em condições variáveis.Inclui também a separação de Jitter aleatório e determinístico, bem como a medição total de Jitter com uma taxa de erro de bits de 10- 18 anos.

O Communications Mask Testing fornece um portfólio completo de máscaras para verificar a conformidade com os padrões de comunicações em série.544 Mbps a 155 Mbps)/ANSI T1.102 (1.544 Mbps a 155 Mbps); Ethernet IEEE 802.3; ANSI X3.263 (1.544 Mbps a 3.125 Gbps XAUI); Sonet/SDH (51.84 Mbps a 2.4883 Gbps); Fiber Channel (133 Mbps a 4.25 Gbps*1) InfiniBand (2,5 Gbps); USB (12 Mbps a 480 Mbps); Serial ATA (1,5 Gbps, 3 Gbps); Serial Attached SCSI (1,5 Gbps, 3,0 Gbps); IEEE 1394b (491,5 Mbps a 1,966 Gbps); Rapid I/O (1,25 Gbps a 3,0 Gbps).125 Gbps); Padrões da OIF (2.488 Gbps a 3.11 Gbps); PCI Express (2.5 Gbps).

Teste de camada física precisa, simples e personalizável em padrões de série de alta velocidade.FB-DIMM, Serial ATA, Serial Attached SCSI, Fiber Channel, XAUI, IEEE1394b, RapidIO) é fundamental para garantir a interoperabilidade do dispositivo.Recuperação de relógio em tempo real (RT-Eye®) patenteada e renderização de olho fornece recuperação de relógio específica padrão, diagramas oculares de alta precisão para bits de transição e não-transição e medições precisas de jitter e medições de desacentuação.Os módulos de conformidade e análise específicos da norma que configuram a máscara de forma de onda pass/fail e os ensaios de limite de medição também estão disponíveis como opção para o PCI Express (opção PCE), para Serial ATA e SAS (opção SST), para FB-DIMM (Fully Buffered - Dual Inline Memory Module) (opção FBD) ou InfiniBand (opção IBA)

O osciloscópio de quatro canais fornece largura de banda de 16 GHz e uma taxa máxima de amostragem em tempo real de 100 GS/s.O longo comprimento de registro do escopo, de até 10 M (20 M para DSA), oferece alta resolução e captura de forma de onda de duração prolongada.A sua excelente relação sinal/ruído e a sua integridade superior garantem a confiança nos resultados das medições.

O escopo também pode isolar a causa e depurar os subsistemas com mau funcionamento.Os utilizadores também podem identificar rapidamente anomalias de sinal intermitentes poupando horas ou até dias ao revelar a natureza da falha para que possam ser isoladas utilizando modos de disparar sofisticadosSeus gatilhos de ponto fixo permitem que o escopo capture, analise e elimine eventos raros, como corridas de sinal ou falhas causadas por problemas de integridade do sinal ou contenção de bus.

Lista de opções

20XL: 250 MS/Ch comprimento do registo

ASM: Pesquisa e Marcação Avançada de Eventos

2XL: 31,25 MS/Ch (padrão do DSA7000 e do MSO7000)

SR-810B: 8b/10b Análise em série

SR-CUST: Kit de análise serial personalizado para desenvolvedores

TDSUSB2: Software de teste de conformidade USB 2.0

TDSDVI: Solução de ensaio de conformidade DVI

TDSET3: Software de conformidade Ethernet

TDSPTD: Protocolo de desencadeamento e decodificação para 8b/10b

TDSHT3: Solução de teste de conformidade HDMI

DJA: Ferramentas de Análise do Jitter e dos Olhos (DPOJET)

HDMI: TekExpress HDMI2.0 Fonte

HDM-DS: TekExpress HDMI2.0 Sink Electrical e Sink Protocol
