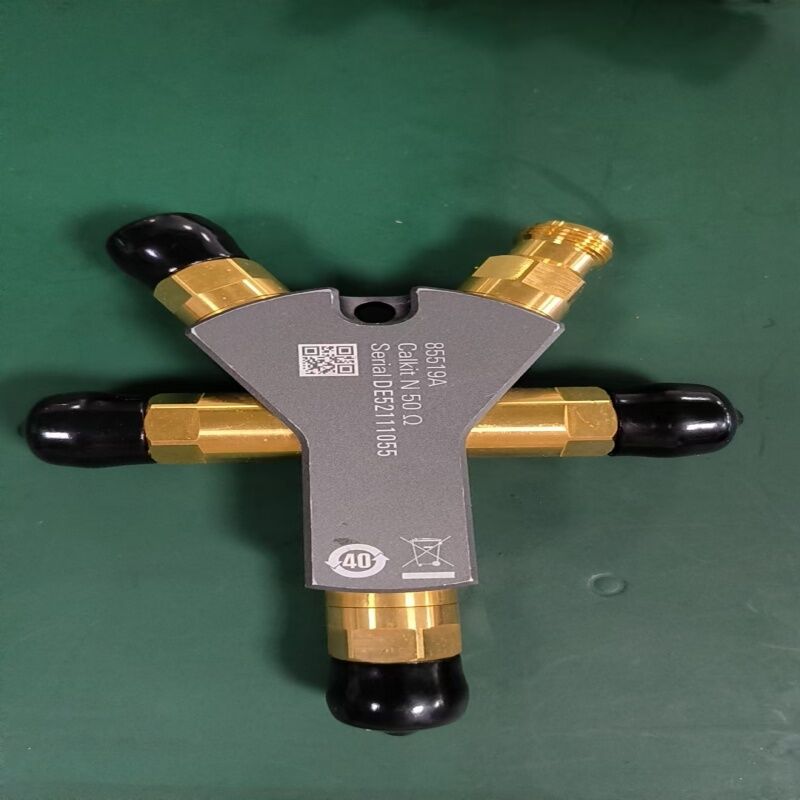

Kit de calibração Keysight 85519A Type-N fêmea 50Ω DC-18GHz com carga curta aberta por meio de padrões

O Kit de Calibração Keysight 85519A é um padrão de calibração mecânico de precisão projetado para calibração de analisador de rede vetorial (VNA) em sistemas de medição coaxial Tipo-N. Cobrindo DC a 18 GHz, este kit fornece os padrões Aberto, Curto, Carga e Passagem necessários para rotinas de calibração completas de uma porta e duas portas, incluindo métodos SOLT (Curto-Aberto-Carga-Passagem) e TRL (Passagem-Reflexão-Linha).

Cada padrão é usinado com precisão para fornecer resultados de calibração repetíveis e estáveis:

• Padrão Aberto (Tipo-N Fêmea): Atraso de offset de 85,954 ps, caracterizado com coeficientes polinomiais C0/C1/C2/C3 para modelagem precisa da capacitância de circuito aberto em toda a frequência. Desvio de fase: ≤2,0° (DC-6GHz), ≤3,0° (6-9GHz), ≤4,0° (9-18GHz).
• Padrão Curto (Tipo-N Fêmea): Atraso de offset de 85,954 ps, caracterizado com coeficientes polinomiais L0/L1/L2/L3 para modelagem precisa da indutância de curto-circuito. Desvio de fase: ≤1,5° (DC-6GHz), ≤2,5° (6-9GHz), ≤3,0° (9-18GHz).
• Padrão de Carga (Tipo-N Fêmea): Terminação de precisão de 50Ω ±0,5Ω com excelente perda de retorno: ≥42dB (DC-6GHz), ≥35dB (6-9GHz), ≥32dB (9-18GHz). Potência máxima de entrada: 0,5W.
• Padrão de Passagem (Fêmea-Fêmea): Atraso elétrico de 244,949 ps com perda de offset de 1 GΩ/s. Perda de retorno: ≥38dB (DC-4GHz), ≥34dB (4-8GHz), ≥28dB (8-18GHz). Perda de inserção: ≤0,035 dB sqrt(f/GHz).

• Calibração de VNA: Calibração SOLT completa de uma porta e duas portas para as séries Keysight PNA, ENA e FieldFox, bem como analisadores de rede vetorial de outros fabricantes
• Medições de Parâmetros S: Garante medições precisas de reflexão e transmissão removendo erros sistemáticos
• Teste de Componentes: Caracterização de precisão de componentes coaxiais Tipo-N, cabos e antenas
• Teste de Produção: Calibração repetível e rastreável para estações de teste de fabricação

Para manter a alta precisão do kit de calibração 85519A, manuseie com cuidado e evite choques mecânicos. Conectores Tipo-N podem ser conectados com aperto manual; se uma chave de torque for usada, 12 lb-pol (136 N-cm) é recomendado. Monte tampas protetoras nos conectores quando não estiverem em uso e armazene em um ambiente resistente a choques. Intervalo de recalibração recomendado: 1 ano.

Fornecemos embalagem em caixa de papelão e também faremos caixa de madeira, se necessário.

• Serviço completo da fabricação ao envio
• Sua consulta relacionada aos nossos produtos ou preços será respondida em 24 horas
• Equipe bem treinada e experiente para responder a todas as suas dúvidas em inglês fluente
• Distribuição oferecida para seu design exclusivo e alguns de nossos modelos atuais
• Proteção de sua área de vendas, ideias de design e todas as suas informações privadas
