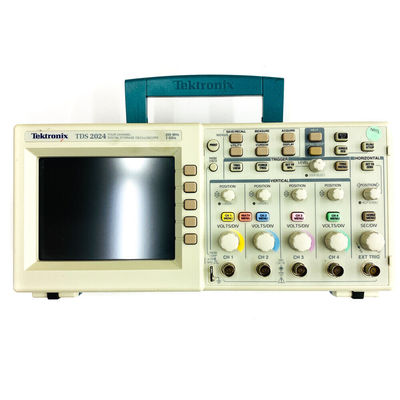

Tektronix TDS2024 Osciloscópio 200MHz 4 Canal 2 GS/S Cor

O osciloscópio Tek TDS2024 fornece aquisição precisa em tempo real até a sua largura de banda completa, gatilhos avançados para isolar sinais de interesse e 11 medições automáticas padrão.A função matemática Tek TDS2024 de transformação de Fourier rápida (FFT) permite ao usuário analisar, caracterizam e resolvem problemas de circuitos através da visualização da frequência e da intensidade do sinal.

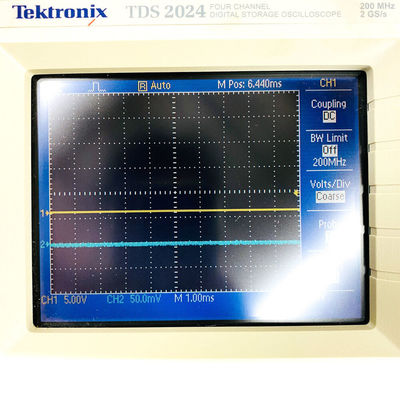

• Display (1/4 VGA LCD): Cor
• Largura de banda: 200 MHz
• Canais: 4
• Input externo do gatilho: Sim
• Taxa de amostragem em cada canal: 2,0 GS/s
• Comprimento do registo: 2,5 K pontos
• Resolução vertical: 8 bits
• Sensibilidade vertical: 2 mV a 5 V/div com ajustamento fino calibrado
• Precisão vertical de corrente contínua: ± 3%
• Zoom vertical: expandir ou comprimir verticalmente uma forma de onda em tempo real ou parada
• Voltagem de entrada máxima: 300 VRMS CAT II; desativada a 20 dB/década acima de 100 kHz para 13 Vp-p AC a 3 MHz e acima
• Intervalo de posição: 2 mV a 200 mV/div ±2 V; > 200 mV a 5 V/div ±50 V
• Limites de frequência BW: 20 MHz
• Acoplamento de entrada: CA, CC, GND
• Impedância de entrada: 1 MO em paralelo a 20 pF
• Intervalo de base de tempo: 2,5 ns a 50 sec/div
• Precisão da base de tempo: 50 ppm
• Zoom horizontal: expandir ou comprimir horizontalmente uma forma de onda em tempo real ou parada

Características doTDS2024Osciloscópio Digital de Fósforo

• Modelos de largura de banda de 200 MHz
• Modelo de 4 canais
• Taxa de amostragem até 2GS/s em todos os canais
• 2.5k pontos comprimento de registro em todos os canais
• Ativadores avançados, incluindo ativador de largura de pulso e vídeo selecionável por linha
