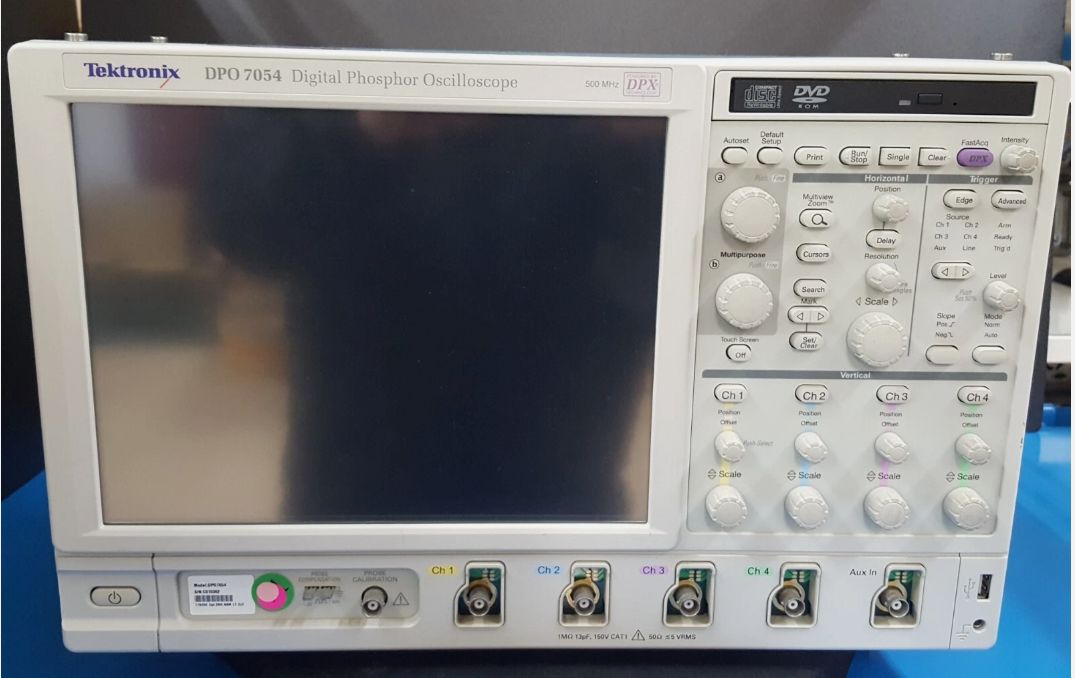

O osciloscópio Tektonix DPO7054 é um osciloscópio de fósforo digital em tempo real e é a melhor solução do setor para os desafiadores problemas de integridade de sinal enfrentados por projetistas que verificam, caracterizam, depuram e testam projetos eletrônicos sofisticados.

O osciloscópio Tektronix DPO7054 apresenta desempenho excepcional em aquisição e análise de sinais, simplicidade operacional e ferramentas de depuração incomparáveis para acelerar suas tarefas diárias. Ele tem a maior tela do setor e sua interface de usuário intuitiva fornece acesso fácil à quantidade máxima de informações.

Recursos e benefícios para DPO7054:

• Modelo de largura de banda de 500 MHz para aplicações seriais e digitais
• Comprimento de registro de até 500 megas amostras com o recurso MultiView Zoom™ para navegação rápida
• Taxa de amostragem em tempo real de até 40 GS/s em um canal e até 10 GS/s em todos os quatro canais
• Pesquisa e marcação de eventos para encontrar eventos específicos em toda a forma de onda
• >250.000 wfms/s Taxa máxima de captura de forma de onda
• Até 310.000 formas de onda por segundo com o modo de aquisição de memória segmentada FastFrame™
• Teste de máscara de comunicações
• Janelas personalizadas MyScope® e menus de clique com o botão direito do mouse para eficiência excepcional
• Filtros de limite de largura de banda selecionáveis ​​pelo usuário para melhor precisão de medição de baixa frequência
• Gatilho de padrão serial NRZ de 64 bits para isolamento de efeitos dependentes de padrão de até 1,25 Gb/s
• Tela XGA de 12,1” com tela sensível ao toque
• O disparo Pinpoint® fornece o disparo mais flexível e de maior desempenho, com mais de 1400 combinações para lidar com praticamente qualquer situação de disparo.
• Recuperação de clock de fluxos de dados seriais
• O software OpenChoice® com o sistema operacional Microsoft Windows XP permite rede integrada e análise estendida
• Disparo e decodificação de protocolo serial de baixa velocidade (I2C, SPI, RS-232, CAN, LIN e FlexRay)
• Soluções de software específicas da tecnologia fornecem conhecimento de domínio integrado para MIPI® D-PHY, Ethernet, teste de conformidade USB 2.0, jitter, temporização, diagrama de olho, energia, análise de barramento de memória DDR, CAN, LIN e design de rede FlexRay

Aplicações do DPO7054

• Integridade do sinal, jitter e análise de temporização

• Depuração e teste de conformidade de fluxos de dados seriais para padrões da indústria de telecomunicações e datacom

• Verificação, depuração e caracterização de designs sofisticados

• Investigação de fenômenos transitórios

• Design de barramento serial de baixa velocidade (I2C, SPI, RS-232, CAN, LIN e FlexRay)

• Análise espectral

• Medições e análise de energia
